NO2是臭氧层中含毒、不利的气味之中，是酸雨和光物理彩色烟雾的前体。它是由生物燃料助燃导致的，对日常的环境造成为了重要的不利印象。为此，迫切希望必须 联合开发高迅敏度、低在线检测限的NO2气态调节器器。近年，各式納米组成的塑料硫化物半导，如SnO2、ZnO、WO3和TiO2，颇为直接费用低、操控轻松和没有毒性用作NO2调节器用料被广泛的研发。在当中，硫化钨是一个种网络带宽隙 (2.6 ~ 3.2 eV) 的n型半导体设备，而致价格低、灵活性强、从复性好而被人为都是种很有发展前途的NO2调节器产品。当然，原因一个WO3微米构造的导电性稍差，WO3气休感应器器的本职工作体温通常情况下在200℃上。化解此种原因的通常情况方法是用贵彩石 (Au、Ag和Pt) 确定从漆层系统化因此，该形式并不怎是**的，如果贵复合颗粒剂简易 有催化剂的作用慢性中毒，贵复合改良提升了制得成本投入。另外种形式是经由制得分类微米组成来提升两者的从漆层体积大小比。分类WO3微米的结构可不可以增添NO2团伙的几丁质酶气体吸附位点，这部分薄的结构特征第一单元可不可以提拱**的网上推送手段。
图片文字解答

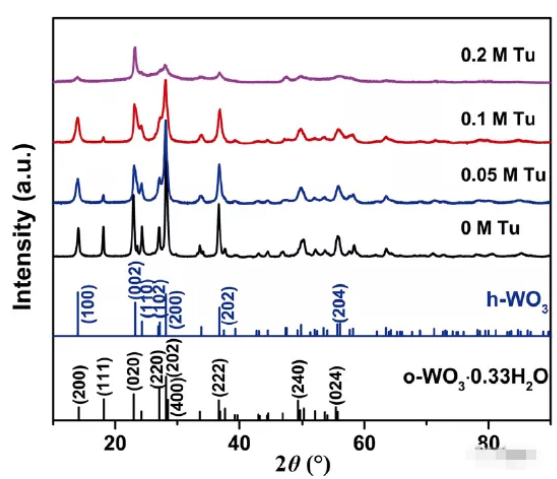

图1 硫脲氧浓度为0、0.05、0.1和0.2 M的前轮驱动管理体制备的样本的XRD图

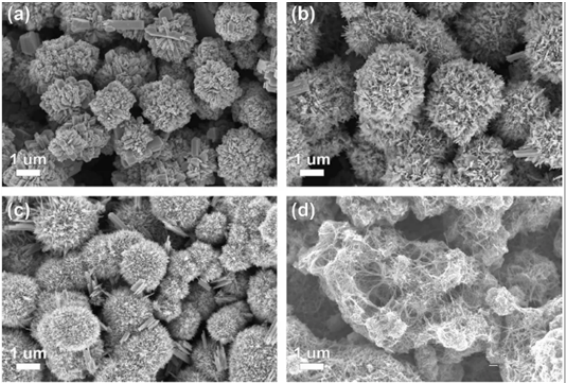

图2 硫脲溶度为0、0.05、0.1和0.2 M的前置前驱管理体制备的样品管理的SEM影像
前轮驱动体中未插入硫脲制作而成的原辅料为正交晶相WO3•0.33H2O。不断地后驱体硫脲浓度值的延长，试样的正交晶WO3•0.33H2O的 (111) 峰衍射硬度正渐渐降低。某些驱体硫脲浓硫酸浓度为0.2M制法印刷品的物相为六方晶型WO3。由XRD毕竟需要看出，利用前置前驱体中硫脲的有机废气浓度来调控印刷品的晶相。其他，由SEM最终结果表达，前轮驱动体中硫脲的酸度就能够设定试品的形貌和宏观组建。因而，阴阳离子界面抗逆性剂进行限制晶胞在目标方往右的种植，在聚在一起期间中既做为构成帮助剂，又做为形貌帮助剂。

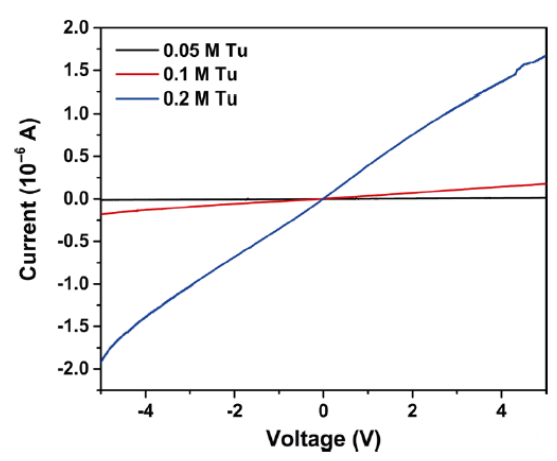

图3 由于前轮驱动体硫脲有机废气浓度为0.05、0.1和0.2 M光催化原理的检样的感知器的I-V性能特点
由调节器器的I-V的特点弧线确知，前轮驱动体硫脲氧化还原电位为0.2 M制法打样定制的感应器器表演出好的非线性欧姆关心和较优电导性。于是，在下面来的表现和和气气敏软件测试中，所用含0.2 M硫脲前置前驱体合成图片的WO3纳米级网看做调节器用料。

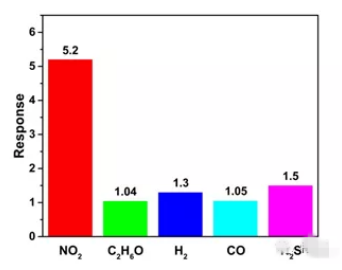

图4 WO3納米网爆调节器在160℃下对NO2 (500 ppb) 、其他一些些有机废气气体如C2H6O (10 ppm)、NH3 (10 ppm)、CO (50 ppm) 和H2S (5 ppm) 的没有响应
图4表明了由于WO3纳米级网的感应器器对NO2 (500 ppb)、C2H6O (10 ppm)、NH3 (10 ppm)、CO (50 ppm) 和H2S (5 ppm) 的出错。与别的气态较之，WO3纳米技术辟谣红外感应器对NO2的初始化失败显著，无论怎样其它的其他气体的溶液浓度越高。由此，行给出结果，所制作的WO 3微米网爆红外感应器对NO2表现形式出**的会抑制性。

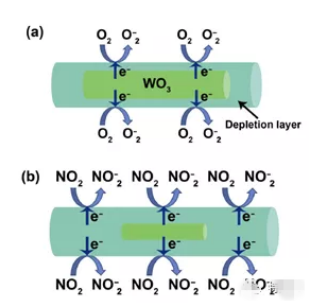

图5 WO3纳米技术辟谣传感器的气敏系统举手图：(a) 冷空气中；(b) NO2中
图5信息显示了用在WO3纳米级谣传红外感应器的NO2感应器机能的示活动反思图。在自然空气中，供氧在低温制冷的效果 (<200℃) 下降解在WO3纳米技术网的外面上造成吸咐氧，攻占了WO3接触面什么是自由電子，使WO3表面能出现网络消耗殆尽层。当WO3纳米技术网曝露在NO2气休中时，NO2分子结构攻取WO3外面光学的技能更强，外面光学耗完层进1步增宽。由WO3nm线构造的WO3奈米级网可以展示比常用团状材质比较高的比表层能积，得以为混合气体展示较多的表层能溶解位。还有就是，高含量单晶体奈米级线驱动了微电子改变，也延长了WO3微米网的NO2感知效能。高效能的定级结构设计的WO3奈米谣调节器物料的定制，为多种带宽隙金屬氧化反应物调节器器的搭建给出运用。
我们有硫化铋Bi2S3纳米棒、硫化铋Bi2S3纳米颗粒、硫化铋Bi2S3纳米片、硫化铋Bi2S3荧光量子点、硫化钼-壳聚糖纳米片、硫化钨-还原氧化石墨烯-壳聚糖(WS2-Gr-CS)、马来酰亚胺修饰二硫化钼(MoS2-MAL)、纳米金负载二硫化钼纳米片Au-MoS2、纳米金修饰二氧化钛纳米颗粒、纳米金银核壳复合颗粒、纳米片状硫化锡-铂纳米粒子复合物、纳米银修饰量子点复合纳米颗粒、葡萄糖修饰二硫化钼纳米材料、巯基修饰二硫化钼(MoS2-SH)、三角形银纳米颗粒等等。
pg电子娱乐游戏app
微信公众号
官方微信
