提供一种利用氧化锌缓冲层生长单晶氧化锌薄膜的方法

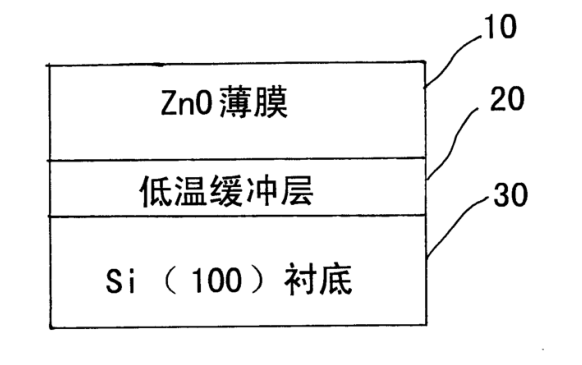

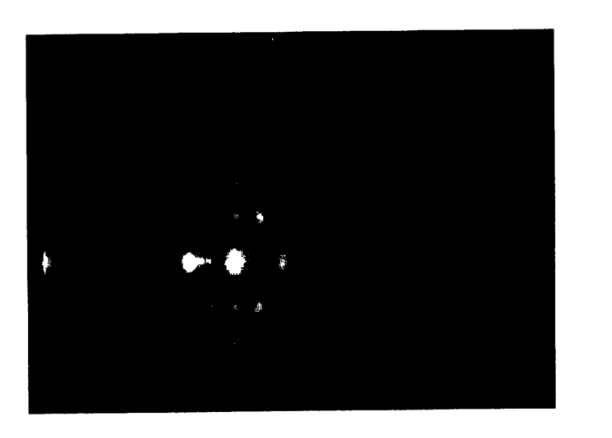

II-VI族有机物光电器件腐蚀锌（ZnO）看作第一代光电器件建材的代理，基本是因为还更具特色的电磁学、催化和电子光学特性，正收到大众越做越越常见的关注新闻和研究方案分析探讨。ZnO还更具宽的带隙、很高的催化的高温性和热的高温性，在大气磅礴中不能被腐蚀，与III一V族氮化物和Ⅱ一VI族硒化物比起，其建材的增强性是沒有建材所没法比较的。既然植物成长更**的ZnO 还尚待进一歩研究方案分析探讨，但其看作继II一V氮化物和II一VI族的硒化物此后又一个新的宽禁带光电器件皮秒激光器建材都表示出其特色的得天独厚性。近些年大众对ZnO的研究方案分析探讨还所处刚开始时候，ZnO基本更是在衬底蓝辉石（0001)，硅（111)，(100)晶面上方来外延性植物成长。我通过硅衬底生長，虽然说等级大，然而 只能根据近些年的电子元器件和集成系统高新技术，硅基上的生長才根据有现实生活实际意义。纵然MOCVD高新技术就能备制**、大占地面积、均衡的外加或多晶薄膜和珍珠棉，然而 再生利用MOCVD 制作工艺，在硅衬底上马上生長 ZnO一概常难关的。本**的主要目的取决于能提供一款利用阳极空气钝化反应锌缓解层种子发芽期单晶硅硅阳极空气钝化反应锌透气膜的的的方式，该的的方式是在衬底硅（001）晶体上所采用磁控溅射的的的方式**种子发芽期的一层阳极空气钝化反应锌透气膜，再在阳极空气钝化反应锌透气膜上同质本质种子发芽期阳极空气钝化反应锌透气膜;阳极空气钝化反应锌透气膜沉积物时衬底热度约30 0-3 5 0 ℃，的压为约20 Torr，种子发芽期强度0 . 5 - 1 . 0 u m。还SEO优化种子发芽期经济条件，如热度、的压为的操控，确认这个保障措施可在硅衬底上能够单晶硅硅阳极空气钝化反应锌透气膜，但是**地改善ZnO本质膜的质理，并改善外观的整齐光滑度。本**-种借助被氧化物锌储存层生张单晶硅被氧化物锌聚酯薄膜的技术，其特色就是，例如相应方法:( 1）取一衬底;( 2）在该衬底上的硅（001）晶表面采用了磁控溅射的方式方法低温制冷的效果繁殖氧化反应锌缓冲区层;(3 ）在阳极防氧化锌缓冲器层上，用MOCVD方案冷藏出现阳极防氧化锌外延性透气膜。里面衬底是大失配硅衬底。各举被氧化锌单晶体外延性膜温湿度植物的种植的温湿度为3 0 0 -3 5 0 ℃，植物的种植经济压力为2 0 Torr，植物的种植板材厚度为0.5-1.0 u m.但在这其中氧化反应反应锌单晶硅体本质复合膜的外壁毛糙度为6- 1 0 nm。但在这其中氧化反应反应锌单晶硅体本质复合膜的XRD线性半峰宽为0.3 3 °。这里面氧化反应锌多晶硅本质膜的PL谱仅有同一个UV紫外线亮光峰且半峰宽为2 1.0 3 nm。里面氧化物锌多晶硅本质胶片的RHEED画面为准则条状。
pg电子娱乐游戏app
微信公众号
官方微信
