光促使也是种环保友谊、有机可保持的H2O2生产技术。通过一种简单的静电自组装方法制备了Ti3C2量子点修饰缺陷反蛋白石g-C3N4（TC/CN）。所得催化剂在可见光照射下， H2O2的产率达到560.7μmol g-1h-1，是bulkCN的9.3倍。活性提升主要归因于TCQDs和g-C3N4中碳空位之间的定向诱导键合，其界面处形成的肖特基结可以进一步实现光生电子和空穴的空间分离，**地避免了缺陷位置载流子的复合。此外，这种定向介导的方法还适用于贵金属Au和Pt纳米颗粒与氮化碳的定向耦合。相同负载量下，所制备的TC/CN光催化产H2O2的活性分别是Pt/CN和Au/CN的2.5倍和4.7倍。

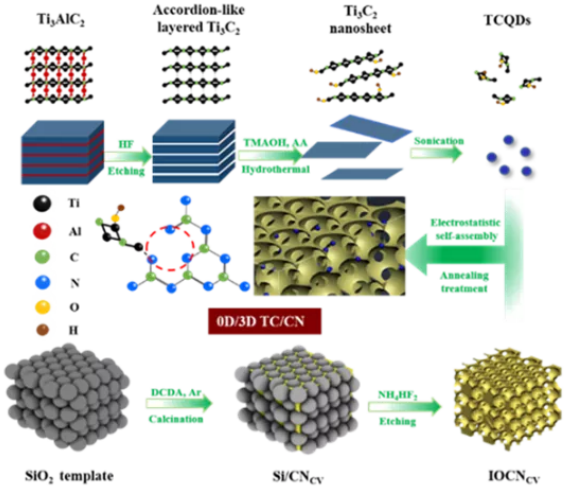

图1 TC/CN的合成路线图

如1所示，TC/CN的合成包括使用Ti3AlC2作为前驱体通过自上而下的方法合成的TCQDs和通过硬模板法制备的IOCNCV。最后，表面带正电的IOCNCV和带负电的TCQDs通过静电自组装组合为TC/CN。

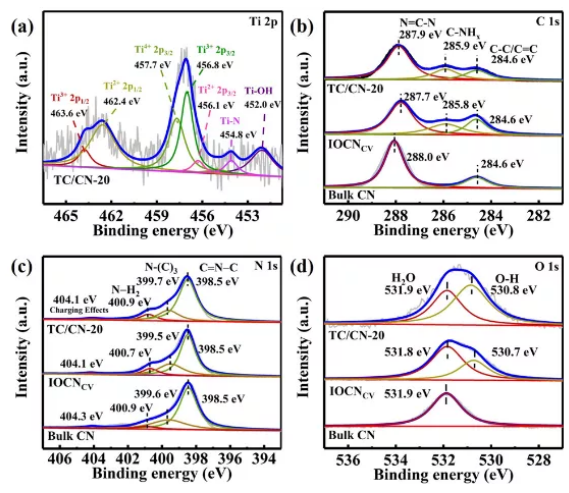

图2  Bulk CN, IOCNCV和TC/CN-20.的(a) Ti 2p, (b) C 1s, (c) N 1s and(d) O 1s XPS谱图

依据XPS图谱分析可知，氮化碳中的碳原子从高温流动的Ar气中获得能量并从3-s-三嗪环中逸出，导致在IOCNCV中出现碳空位，不饱和氮原子上孤对电子与Ti原子的未被占据的d轨道相互作用，**形成稳定的Ti-N连接状态。

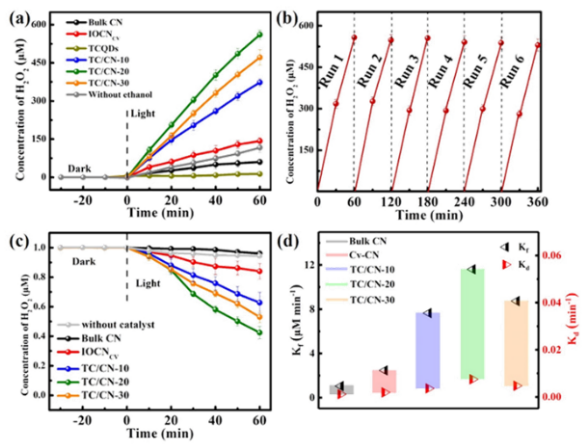

图3 (a)不同催化剂光催化产H2O2效果图；(b) TC/CN-20的循环稳定性图；（c）不同催化剂的对1mM H2O2的光催化分解图；（d）不同催化剂的一级反应动力学常数图。

在可看见光（λ>420nm）照射下，以乙醇为电子供体，对TC/CN系列催化剂在O2饱和的水溶液中进行了光催化产H2O2的活性测试。如图5a所示，TC/CN-20的光催化产率达到了560.7μmol L-1，是Bulk CN（60.8μmol L-1）9.3倍。循环稳定性测试如图5b所示。在六个循环后H2O2的产率保持基本保持不变。同时分析了催化剂对1mM H2O2的光催化分解效应，由于出色的光生电子和空穴分离与迁移效率，TC/CN-20（47%）也表现出比BulkCN (3.8%)更高的分解效率，通过一级动力学计算可知，TC/CN系列催化剂促进H2O2生产趋势远大于分解，综上所述，TC/CN-20在绿色可持续生产H2O2应用上的巨大潜力。

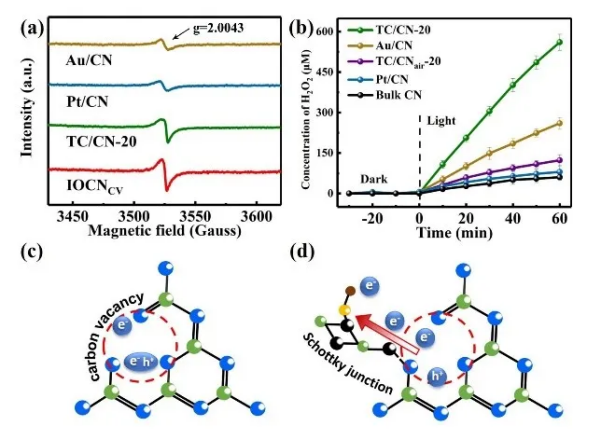

图4 (a) Au/CN, Pt/CN, TC/CN-20和IOCNCV的EPR图谱；(b) 不同催化剂光催化产H2O2效果图；(c) IOCNCV和(d) TC/CN-20光生电子和光生空穴的路径图。

所示4a，4b所示，作者分析了碳空位在肖特基结催化剂制备上的作用。碳缺陷介导的方法同样适用于贵金属纳米颗粒，然而，相同负载量下贵金属催化剂产H2O2的活性远不如TC/CN-20，这一优势使TC/CN-20具有更大的实际应用潜力。此外，对比了不具有碳缺陷的TC/CNAir-20催化剂。由于TCQDs与IOCN之间不充分的接触导致其活性也远不如TC/CN-20。在此基础上，作者提出了光生载流子迁移机制。如图4c所示，当C原子被逃逸时，C-N和C=N发生断裂后形成电子捕获阱——碳空位，然而，大多数被捕获的电子由于无法及时转移而重新与空穴复合，导致光催化活性较差。TCQDs的引入给被捕获的光生电子提供了一条转移途径。使得大量光生电子从IOCNCV转移到TCQDs，而后参与光催化H2O2的合成。

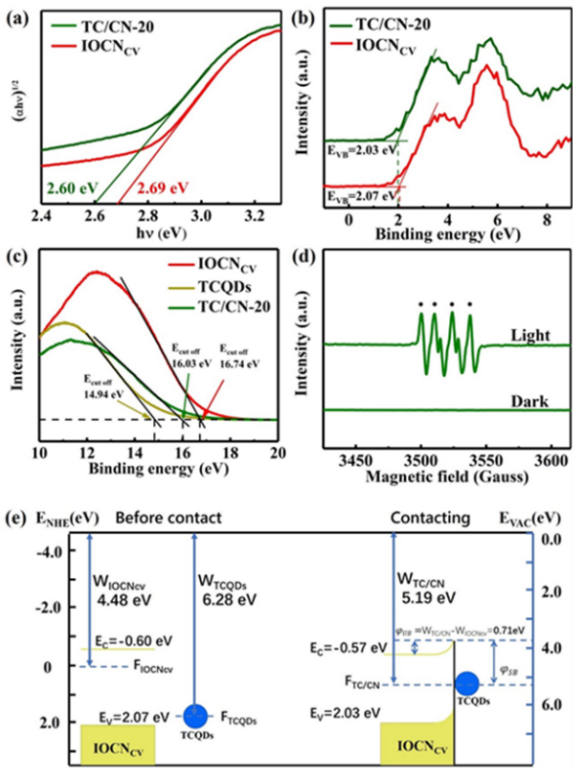

图5 TC/CN-20和IOCNCV的 (a)禁带宽度，（b）XPB-VB，（c）UPS计算，（d）DMPO-•O2–捕获实验中的EPR图谱; (e) TC/CN-20肖特基结光催化机理图。

进一个步骤凭借能帶折算提出者TC/CN肖特基结光催化的可能机理。对于n型半导体材料IOCNCV和导体材料 TCQDs的功函数分别为4.48eV和6.28eV，当它们紧密接触后，光激发产生电子从IOCNCV的价带跃迁到导带，并进一步流向费米能级更低的TCQDs上，直至两者的达到平衡。与此同时，IOCNCV与TCQDs作用的界面聚集电子形成空间电荷区，导致能带向上弯曲并形成肖特基势垒。这可以**地防止光生电子回流，从而与表面吸附的O2分子发生还原反应产生•O2–，•O2–再进一步和光生电子和质子氢反应生成大量的H2O2。

西安pg电子娱乐游戏app 生物提供零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料产品，材料的材质包含金属纳米材料和非金属纳米材料以及他们的氧化物或碳化物及复合定制材料等等，产品粒径从5纳米-2000纳米均可选择。

对应的产品索引ZnO-CuO pp材料建立的三维立体反球蛋白石(3D IO)构成反蛋清石框架含碱氮整合物@MOF反蛋白质石型电子束晶状体的大孔框架卟啉-二氧化物硅反核蛋白石光波氯化钠晶体（TPP-SiO2IOPCs）反蛋白酶石机构温感性装修材料反球蛋白石成分碳质食材白色Ti O2介孔納米圆球和反蛋白酶石组成深蓝色Ti O2反球蛋白石架构还原故宫场景硫化石墨稀(rGO)软型的三维图像反蛋清花岗石料(IO-SnO2/rGO)ZnO量子点与TiO2反核蛋白石结合格局多孔安全有序的Ni参杂的TiOz反蛋白酶石光波纳米线Co阴阳离子参杂的 GO-TiO2反蛋白质石光量子晶状体享有自修复系统功用的反核蛋白石电子束尖晶石水抑菌凝胶反血清石节构碳基体稀士铁离子夹杂磷酸二氢钠反蛋白质石光量子纳米线有色金属添加的Bi2WO6nm粉和Ba TiO3反蛋白酶石光量子氯化钠晶体二维反蛋白质石Sn02和Sn02/rGOpp微球氧化物锌反淀粉酶石大孔架构的体系结构的表面体现Ag_2S纳米级水粒子(NPs）亚铁离子液滴参杂聚苯胺 (IL-PANI)的反蛋白质石膜二防氧化钛添加钐的反血清石节构光波单晶体反蛋清石格局氧化反应铈碳符合板材SnO2/GeO2反蛋白质微米黏结物反核蛋白石机构MnO2材料大孔基本特征反核蛋白石（IO）框架的GeO2反血清石成分的g-C3N4多极孔碳掺入反球蛋白石机构Co3O4聚甲基丙稀酸酯凝露(GelMA)反淀粉酶石光量子尖晶石骨架Ti3C2量子点掩盖常见问题反血清石g-C3N4（TC/CN）废金属有机的反核蛋白石型式电子束多晶体丝素蛋清反蛋清石塑料属于聚苯胺反核蛋白石/納米纤维棉毡挽回膜反蛋白质石构造光崔化剪裁纳米材料反核蛋白石成分电子束晶胞塑聚酯薄膜乙氧基化三羟甲基丙烷三丙稀酸酯复合型蛋清石结构设计光波多晶体建筑材料反核蛋白石氧化反应锌pp的原材料有序性的介孔TiO2根据的反球蛋白石结构类型三维图像WO3反球蛋白石构造光量子晶状体来源于Ga掺入三维立体反球蛋白石成分主动PMMA反蛋清石成分薄膜和珍珠棉3DWO3/BiVO4/Co-Pi反蛋白质石机构电子束晶胞球球蛋白石组成部分或反球球蛋白石组成部分碳点光量子单晶体二维反核蛋白石（IO）设备构造化的SnO2（IOS）和SnO2-TiO2和好原料（IOST）聚（铁离子流体-甲基丙稀酸甲酯）共聚物反淀粉酶石光量子晶状体膜nm晶GeO2反蛋清石聚阴阳离子粘液反蛋白质石光波纳米线二维合金金属钝化物反核蛋白石结构特征光波多晶体镍添加钛基反核蛋白石构造村料3dZnO反蛋白质石的结构光波单晶体反血清石多孔状空间结构LiFePO4核壳节构TiO_2/Ag反核蛋白石ZnO@ZIF-8反核蛋白石结构类型包覆材料甲基丙烯酸酯/丙烯酰胺双聚合物共聚反蛋清石光波尖晶石

zzj 2021.3.30
