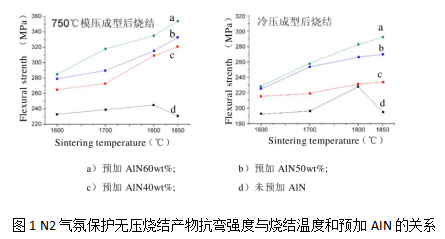

一般说来无压烧结法加工一般说来，冷压成坯-高温天气N2积极性确保无压烧结工艺能够的终产物紧密度基本上不够，750℃模压压延成型-高温作业N2热场无压保证得到了的烧结法乙酰乙酸紧密度除预加AIN量为60wt%的烧成坯体可赚取97.2%的紧密度外，另一各制造原材料配置比例收获的烧成终物品紧密度也比偏。进而，相对 无压辊道窑技艺所收获的终物品，抗弯強度和断裂现象坚韧都良好。图1举例了每种无压煅烧施工工艺取到的烧成物质抗弯承载力和场地实测毕竟。图内反馈，随之预添AIN量的增加，高的温度无压焙烧产品的力学结构效能可取得有一定的增长;750℃模压挤压生产后经持续高温无压煅烧的煅烧货物抗弯屈服强度比仅冷压挤压生产的无压煅烧货物要高;未生成AIN的主要原料标准体系，在1600℃~1800℃的辊道窑热度空间内，近年来热度的挺高，慢慢地开展。

  对照无压焙烧法法非均质期间发展发生变化焙烧法法的热度的增高，无压焙烧法法产品非均质度换取一些的不断提高，即焙烧法法的热度和 AIN的预添量在以Al、C（炭黑）和Si3N4为响应食材，预加大部分AIN即为 Y2O3助烧的条件下无压辊道窑AIN/SiC黏结工业陶瓷的原材料的生产技术标准下，是印象构造的最主要因素分析。

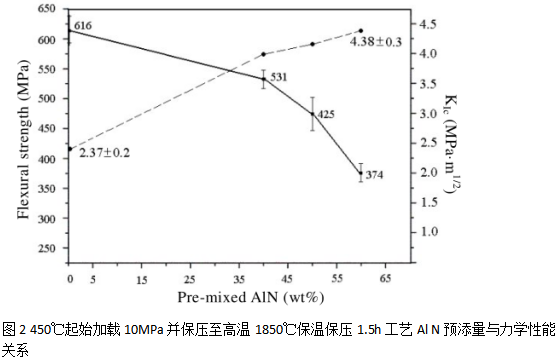

  共性热压烧结法工艺流程，选取的了450℃初始启动10MPa致高温1850℃保冷保压完毕的热压烧结法加工过程，热议AlN的预注入与力学结构性当中的相互影响右图2图示。由图2，可发现了在60wt%範圍内，如今AIN预加量的增加，烧成物品的抗弯抗弯强度从616MPa旁边降低至374MPa周边，而损伤韧劲呈提升的走势。抗弯抗压强度的規律性同该工艺设备热压辊道窑预加AIN的原石管理体制非均质度无規律相应合，即非均质度的走低会造成抗弯挠度的走低。此无規律性较别的分手后复合卫浴瓷质文件是一个致的。另外结合复相卫浴瓷质的烧成无規律，力学性类型也由其企业晶粒大小间软件界面的状态下和渗透系数及的状态下所选择。参看烧成物质的物相分享，以 Al、C（炭黑）和Si3N4作配料，构建Y2O3发生反应烧结法的数据是有要素YAG和Sialon存在晶界相座位。因YAG和Sialon与SiC在高温度环保中会够达成一定限度限度的浸润性，而与AIN 的接口都不怎么是可以充分的浸润性。别的方便，AIN任何不都具有熔融温差，只好在过于2200℃凝炼。对此，可判定在本实验所采用的生理反应煅烧生成物中，AlN与一些物相网页的结合起来也是来决定其结构力学耐腐蚀性的本质上主观因素一个。

  断柔韧领域，除空隔率关系的关键因素外，主要还和断体制有观。随着AIN的型式是一种六方闪锌矿型式,症状制法AlN/SiC复合型用料具体步骤中,新生开学成的AIN晶粒感觉比轻松确立具备着一定程度长径比的氯化钠晶体粒状。另一，对待预加AIN的焙烧货物在于，我以为物相组成部分反映出的的情况意味着预加AIN无法立即组织发应，然后其粒子其实质就包括六方结构的,高溫过程不良反应收获的AIN在预加的AIN粒状表面能更简单晶粒迫使预加AIN粒状进一个步骤长完，故而会更加特别容易领取存在长径比的AIN粒子。许多极具肯定长径比的AlN颗粒肥料即便PK对战弯程度的功绩不**，只是来说断了时来说 有相对比较**的影向。一种影向也可由烧成化合物的断口形貌揭示，如图是3如下图所示。

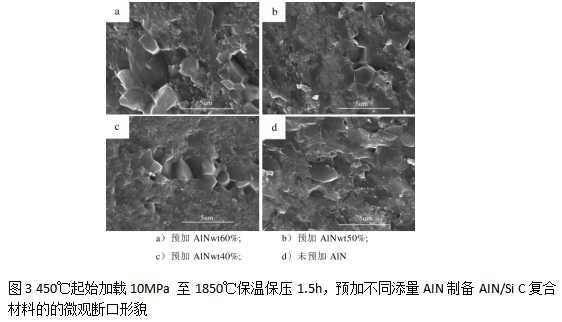

  具体分析图3，反映出以Al、C（炭黑）和 Si3N4为基本材料，在有Y2O3 3wt%的情形下预加差异填量AIN相溶后经历过1850℃、10MPa热压煅烧的的4种断口形貌。据图可遇到逐渐预加AIN的的倒入，乙酰乙酸中AIN颗料的外形尺寸有点儿增大，自动上链的效率降低等不良情况的发生，并取向于享有长径比的六方相Z轴成长，必将促成烧成化合物断开时，在沿晶断开的缘由之内，还是有会导致纹裂偏转的AIN晶体;的同时，考虑到部位AIN颗粒状拥有好几回定的长径比，在破裂的过程中中，能能导致部份AIN晶粒度的取出，而使进这一步多了损伤弹性。如此，在辅料系统中预加一段量的AlN，可因AIN在温度过高想法方式中有序性长大后，促使自增韧的的功效。那么，对於技艺和特点互相的联系计划方案，也需用对研究探讨选出取的煅烧技艺方式中Al、C(炭黑)、Si3N4、Y2O3包括预加AIN的反應烧结法原理展开座谈会来可以。

  根据对热压焙烧工艺技术生理反应备制AIN/SiCpp瓷器板材的谈话,本研发将Al、C(炭黑）和 Si3N4强调的生物学计量检验比料粉，预添AIN30wt%并加盟Yz2O3 3wt%被称为助烧剂，经比调后，450℃起点加载失败10MPa 至1850℃保热保压1.5h后卸载软件，拿到的AlN/SiC复合型陶瓷制品材质经检验抗弯程度560+20MPa，断了坚韧3.76+0.3MPa-m1/2，维氏强度2.2GPa，低密度度99.74%，表观热导完成103W/m·K。

兰州pg电子娱乐游戏app 生物制品供应各式各样开发产品设备服务于，例如二钝化硅开发、亚铁离子介质开发、酶剂型开发、HRP标识物开发、酶底物开发、二维尖晶石开发、水凝胶的作用开发、nm技术簇开发、nm技术管开发、氮化物开发这些等等pg电子娱乐游戏app 制造成品：ZrN-Si3N4分手后复合用料    氮化锆(Zr-Ti—N)塑料bopp薄膜的原材料    Si3N4-ZrO2pp材料    氮化锆发泡密封条钛酸锂包覆材质    氮化锆超低温瓷砖混合建筑材料    ZrN-ZrBnm结合的原材料    ZrO2(Y—TZP)—Si3N4塑料相关材料    ZrO2-Si3N4工业陶瓷复合相关材料相关材料    ZrO2—Si3N4陶瓷厂家挽回装修材料    Si3N4-ZrO2-SrO较高温瓷砖建筑材料    有机玻璃相比SiCp/Si3N4挽回村料    Si3N4/BN分手后复合文件    SiCw/Si3N4包覆村料    Si3N4p/Si3N4高分子材料    Si和Si@Si3N4@Cpp材质    自轴承润滑油Si3N4/Ag混合涂料    CGPSZrO2—Si3N4混合涂料    CVD-Si3N4瓷质复合建筑材料建筑材料    长柱形β-Si3N4晶粒度与SiC晶须    层状Si3N4/BNpp板材    Si3N4/Al挽回资料    SiC明显增强Si3N4基黏结文件    NiO促使氮化化学合成Si3N4/SiC复合型材料    ZrO2仟维/Si3N4符合建材    Si3N4/SiO2复合原材料原材料    多孔BNNTs-SiO2-Si3N4结合淘瓷素材    奈米Si3N4/PTFE复合村料村料    SiC晶须特征参数在SiCw/Si3N4符合物料    环氧漆光敏树脂/纳米级Si3N4组合村料    Cf/BN-Si3N4黏结板材    SiC晶须淬炼Si3N4塑料建材    微米Si-C-N塑料颗粒不断增强Si3N4和好食材    SiO2-Si3N4软型建材    Si-Si3N4-SiC混合的材料    纳米技术Si3N4还可以吸出的空气中的二被氧化碳    zl 03.29
