金纳米技术颗粒剂掺入的羊绒角核蛋白用作最新科技碳前体和安全稳定剂来制取多孔碳。在500℃增碳的温度下，所得额金夹杂着多孔碳出现出**的脱质子化性能参数(pH神经敏情绪化)，感测器器的pH快速度为57 mV/pH，相对的规定测量误差为0.088%。在700℃无定形碳温暖下，所得到多孔碳村料具备非常sp2结构的，对血尿酸高的被氧化现象出充分的导电性和电离子液体特异性。血尿酸高调节器器在1–150 µM的空间内兼具线形积极地响应的基本特性，测试**为0.1 µM。

1.结构的控制策略

在心跳加快打料下，向5 mL棉绒角蛋白酶(WK)稀硫酸(2.5wt%)添加入5 mL的HAuCl4(10×10-3 M)水液体，调准影响物的pH至10～12，在45℃下隔热保温12 h，得到了金奈米水粒子和棉绒角蛋白质(AuNPs@WK)组合稀硫酸。WK在团伙含量上有益于纳米级结构类型的调节作用。每立各方面，WK使用热解决可确立N-参杂的芳环。另外一只几个方面，WK原子核上中量的二硫键是羊毛绒人造纤维结构类型比较稳定的核心主观因素。在WK液体的分离纯化操作过程中，部件二硫键碎裂。每个人个碎裂的二硫键形成了俩个巯基(-SH)，它们之间不固定但外向，都也可以作恢复备份剂。灵活运用等不固定的巯基也可以将Au正离子还原成为Au分子，并实现强能够 功用使AuNPs单单从表面吸收WK分子式，使其融洽地锚定在差异化的的WK分子式前体骨架中(图2)。将经冷却干热分离纯化的固态试样在氢气紧张感下于400至800℃增碳，有AuNPs夹杂碳pp原料，重命名为AuNPs@NPWC-400，AuNPs@NPWC-500，AuNPs@NPWC-600，AuNPs@NPWC-700和AuNPs@NPWC-800。

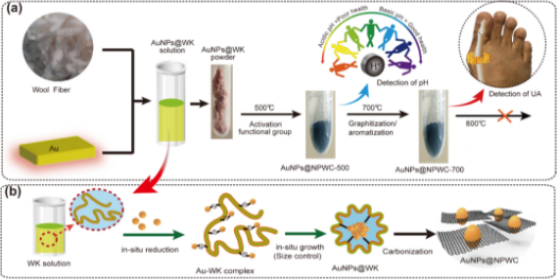

图1. 金纳米级颗粒肥料(AuNPs)掺入多孔碳装修材料的分离纯化。(a)设定分离纯化AuNPs夹杂着应用场景棉绒多孔碳(AuNPs@NPWC)，实现了与众不同用途与应用软件。在500℃增碳湿度下，吡啶、吡咯等氮硫含量高的石墨相关材料对pH感知的敏感，而在700℃炭化的温度下，板材芳构化因素高，孔洞率高，可严密锚定且非常好单一圆球形AuNPs，对血尿酸(UA)调节器极为机灵。(b)举手图屏幕上显示了AuNPs的原位恢复人工，同时**增碳成AuNPs@NPWC混合物料。

2.组成定性分析

孔隙度度的数值考量于挥发掉性物品的放。软型用料中AuNPs可催化剂的作用并下载加速后驱体含碱蛋白酶质向二被氧化碳和氮的衍变，故而有高缝隙率性能和增韧馨香环。图2b-f图甲中的TEM图像文件表现了AuNPs的形貌，在700℃的无定形碳温度因素下观看到长宽使用范围为20-40 nm的球型AuNPs，粒级匀称更加均匀，而在800℃时，感觉了团圆颗粒肥料。图2g-k如下为TEM图象，屏幕上显示增碳工作平均温度对碳形态特征的反应，孔洞率和晶格比例随工作平均温度提高而提升。在TEM三维成像很久，能够 在工业乙醇中甲联赛声净化处理黏结样件数小的时候，断定了AuNPs被坚实地锚定在多孔碳基体中。图2l-p为无定形碳样品英文的SEM图相显视，氧化湿度从400到700℃时，组合食材的孔隙度率延长，而在800℃氢氟酸处理工作工作温度下，缝隙率减退。缝隙率减退是基于碳在耐高温膨松后做收缩，诱发缝隙压缩或闭锁。探析工作工作温度对AuNPs形貌的直接影响，原位转化成的纳米技术粒状在多孔碳微结构类型基体中分头布不均，纯化的温度从400℃增长到700℃，构成和形貌都没有出现某些弄坏，而在800℃下，会形成AuNPs的永居，单单从表面形貌损毁。XX射线碎末衍射仪(XRD)图(图2q)意味着了包覆食材的结晶体度。在2θ = 25.8°处，AuNPs@NPWC的衍射峰显现了石墨晶面(002)，归属六角共轭碳成分。另外，二个较弱的衍射峰分别AuNPs的(111)、(200)、(220)和(311)晶面。与碎末衍射的标准规范联手分委会会的块体金的标准规范图较为(JCPDS:65-2870)，所得税率AuNPs的衍射峰靠近相同方向，得知了AuNPs在复合型原料中的造成。氢氟酸处理后的拉曼光谱分析断定了制作而成的AuNPs@NPWC的sp2和软型节构(图2r)。很多光谱仪都信息显示出三个**的谱带D和G带，D带通常情况下归因于无章碳构造(譬如nm管子规格上的异常现象、空位、扭结和杂原子核)，而G带则归因于C-C等势面拉申。拉曼光谱分析上在1360和1595 cm−1处有的二个带是AuNPs@NPWC的D和G带。当热度从400℃提高到700℃时，ID/IG测值从0.88不断增加到1.01，证实碳原子核SP2架构的在增加。但在800℃时ID/IG越来越低到0.96，体现了无章结构设计的不断延长。跟随着水温的身高，碳含碳量不断延长，氮、氢含碳量拉低。在大于700℃的氧化温暖下，C/H比近乎没得该变，意味着耐腐蚀组成成分没得进一部变现。在400、500、600、700和800℃下分解的生成物的比外层积(BET)分开为27.09、381.22、452.65、625.06和447.64 m2/g。孔隙度率和比的表面积的逐步增涨的后果，与交连影响确立的无机化合物有关。不过，在800℃的高的温度下，比外层的走低是仍然碳架构的弯曲。孔洞率、芳构化的程度的效果与开始之前探究到的TEM和SEM后果不一。然而，用X光谱线光电材料子能谱(XPS)研究分析了氧化前提条件对复合涂料涂料化学反应方式和电子层构象的印象，看到C、N、O和Au事物有4个显然的显著特点峰。

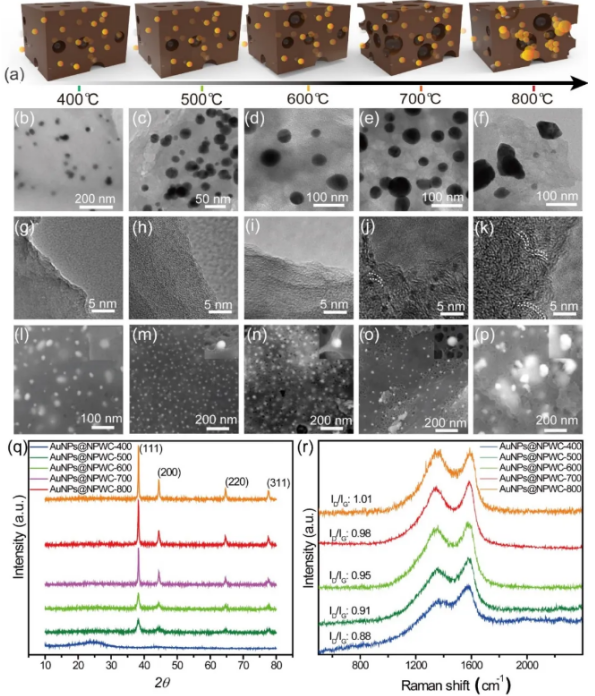

图2. 400～800℃氢氟酸处理体温对AuNPs碳骨架和形貌的作用。(a)不一样的无定形碳温暖下AuNPs@NPWC的成分图示图。(b-f)与众不同炭化高温下AuNPs@NPWC的散射电镜(TEM)图像文件，显现了AuNPs的基本特征和分散化性。(g-k)TEM中彰显了增碳室温对芳构化碳骨架的影晌。(l-p)与众不同无定形碳溫度下AuNPs@NPWC的扫描拍摄电镜(SEM)图象和AuNPs分散型脾气况。(q)AuNPs@NPWC的XRD图谱(r)AuNPs@NPWC的拉曼光谱图。

3.pH感应器

充分利用AuNPs@NPWC-400，AuNPs@NPWC-500，AuNPs@NPWC-600，AuNPs@NPWC-700和AuNPs@NPWC-800制取了会检查体液pH的双工业柔性fpc线路板条传温度传感器器(图3a)。

具备有COO-官能团的氮夹杂含碳挽回原材料兼具芳构化碳骨架和N-夹杂着组成部分，的表现出对H+阳离子的高精确度度(图3b)。研发了所备制的感知器在McIlvaine加载液pH在4至6间的的降低和的降低运行(图3c)。中仅，采用AuNPs@NPWC-500的感应器器存在高敏感度为57 mV/pH，相对性要求测量误差(RSD)为0.088%。我看见和好资料的灵敏性度与结构设计和生物经营性质管于。**，AuNPs@NPWC-500的面积相当的好。而后，吡啶类N1和吡咯类N2的总的含量高，随着时间推移无定形碳气温的增加，展开更换到平衡的石墨N3和腐蚀N4中。高浓度的吡啶N1和吡咯氮对H+更比较敏感。除此以外，C-O和C=O浓度的变高，变少了以二阳极氧化碳的产生。与无AuNPs夹杂着NPWC-500的参比电极pH死机使用了特别，AuNPs@NPWC-500感测器器的敏感度非常明显较高。在不会AuNPs的情况发生下，炭化的过程 是没有AuNPs的催化反应影响，致使孔率变低，使比面积变低。由此可见根据上述，高脱质子化高依靠于高浓度的吡啶氮和吡咯氮，及一大批的羧酸基团和较好的孔率，AuNPs@NPWC-500没有你5种的结构中体现了很好比表面上积，π-共轭和N-参杂芬芳族结构类型组合构成。

对利用AuNPs@NPWC-500为工作中工业长条形pH传红外感应器器确定了进一歩的论述。原因人体本身体液中的pH值一般在3到8中，因为对因为AuNPs@NPWC-500的pH感测器器在pH为3-8的条件内相似測試电势，其人均斜率有52.97 mV/pH(图3c)。当参加1mM Ca2+、1 mM NH4+、1 mM Mg2+、8 mM Mg2+、8 mM K+或20 mM Na+时，感知器对H+阴离子的取舍性很高，电位差变换为3.3%(图3d)。为着设计显现性，拍摄了六个持平传调节器器，在pH为3时决对电极电位比率为373.8到377.7mV，快速度在每机构浓硫酸浓度55.2到57 mV/pH之間波动。这样感测器器显现的RSD为0.88%，与已经的检测结果想必特别小。考虑到用作制作细则效正线条和估测体液(即阴道分泌物和体液)的pH值，对pH感知器的稳定的性对其进行了自测，显示信息8个小时在测量中仅有0.9 mV的误差。体液按量具体分析的关键障碍物是Cl-对固体Ag/AgCl参比电级的影向，今天中在使用来源于聚丁二烯醇缩丁醛酯(PVB)的Ag/AgCl参比电级克服焦虑症了上述问題，这是因此PVB层含Cl-，如果可以预防Cl-氧化还原电位的改变。以下各种测试报告证明，目前有的pH传调节器器具备正确能信的具体分析技能。

根据检侧体液来探索pH感测器器的安全性强性，选用商业pH计(M/s. Thermo-scientific)在线检测和认证人体健康汗水和的尿液样版的pH值。实用传红外感应器器对体液的按量检验是采用从缓存液体的风险值刷快的标定线条计算出什么而来的。从而开始真实可靠样表研究分析，回收利用了填报志愿服务5份汗水和5份尿液浑浊模本。所备制pH传红外感应器器在线测量的汗水和小便的pH与商业pH计待测值相对比，**变换为0.72%和2.09%。他们地域差异与体液的普通 pH值使用范围比较相对而言较小。

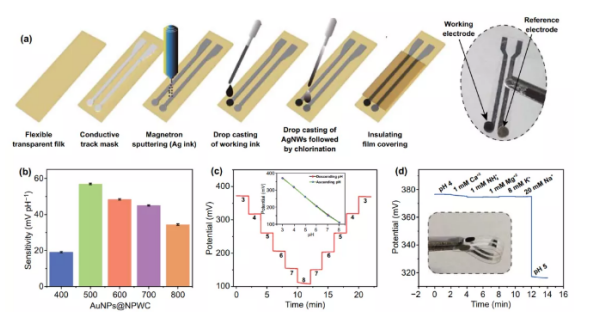

图3. pH感应器器的设汁和效能：(a)条状双电极材料槽式调节器器的配制；(b)氧化结合材质调节器器的pH灵敏性度；(c)多次性概述；(d)AuNPs@NPWC-500感知器的决定性(插图图片现示感测器器的反弯特点)。4. UA感知

制得了UA感测器器，得到板材用来UA查重彰显出高电催化剂的作用活性酶，体现了高的准确度度和选用性。在水悬浊液中，UA在离子液体剂突显的电极建筑材料上更易被脱色尽情释放电子厂。企业的非酶电离子液体检查认为有点铝合金納米塑料颗粒的氧化建筑材料AuNPs@NPWC致使sp2杂化碳形式和零禁带，是UA电催化反应反应防氧化的最合适非酶电催化反应反应相关材料(图4a)。

准备了三工业超材料条基电离子液体系统性，应用在检测水媒介中的UA氨水浓度，该机制包括工作的探针、Ag/AgCl参比电极片片和对铂电极片片(图5b)。**，再生利用在其他溫度下炭化原料(AuNPs@NPWC-400,AuNPs@NPWC-500, AuNPs@NPWC-600, AuNPs@NPWC-700, AuNPs@NPWC-800)制法了多种与众不同操作探针的调节器器。图4c为采用其他调节器器在0.1 mM UA含磷酸保护液(pH = 7)中可以获得的伏安图。成果意味着，AuNPs@NPWC-700感测器器与另一相对具备较高的阀值电压电流。AuNPs@NPWC-700具较高孔隙率率(比表层：625.0586 m2/g)、更加的芳环化形式(图2i，p和q)，并且(1d，n)顺畅的AuNPs区域，故此对UA的钝化主要表现出**的电离子液体性能指标。AuNPs@NPWC-800是因为比的表面有效的减小(447.6388 m2/g)消息队列生AuNPs的探亲签证和形貌弄坏(图3e和o)，因为相对应的感测器器对UA促使腐蚀变慢。从全部氢氟酸处理印刷品反卷积XPS光谱图分析，C1s光谱分析展示C=C含碳量随溫度增大而增高，体现了石墨化情况很高，会加强交流电出错。反卷积的N1s光谱仪表明石墨氮的百分比计算随温差的添加而添加，在单面上添加N促进锚定AuNPs，并纠正电压电流为了响应。AuNPs@NPWC-700电极材料在1 mM UA的情况下的伏安图界面显示UA的阳极氧化峰(图4d)。

微分脉冲信号伏安法(DPV)在-0.2～1 V的电位差面积内做，在PBS(pH = 7.0)氢氧化钠溶液中试验出UA的氧化物峰电势在0.22 V处(图4e)。最高值直流电压与UA溶液浓度彼此的波形相应的范围为1 µM至150µM，检测工具限为0.1 µM(S/N = 3)。据我们公司了解，AuNPs@NPWC-700电极片的线型范围图强于原先媒体报道的UA的检测的合金金属微米塑料再生颗粒软型碳基电极材料。30日后AuNPs@NPWC-700感应器器硫化最高值感应电流指标值**天的90.15%，信息显示出高稳判相关性和长远抗造性。**的稳判相关性归因于无电催化反应用料的伤害，从SEM中也应该听出电极产品产品在用内外并没有显著的发展。在-0.25～0.75 V额定电压范围之内内，运行Ag/AgCl参比工业来进行了干拢实验性，建立出有机会的干拢东西：巨峰葡糖(0.1 mM)、抗坏血酸(0.1 mM)、车用尿素(0.1 mM)和乳酸(0.1 mM)。除血尿酸外，同一机会的电磁干扰化合物不会记下到特别的峰，这得出结论所制取的AuNPs@NPWC-700电极材料对血尿酸的选性催化燃烧物氧化物安全性能好。

所试制的菌物感应器器还具有较高的精确度和效果。得出条型感应器器和商业UA感应器器在高温下对人類的尿液样版中UA酸度内的相关直线如5f一样，并拿出了生态学感测器器对UA溶液浓度运行的校对曲线拟合。在其实范本介绍中，实行了10份是来自于填北京志愿者的尿样，用以PBS(pH = 7)以1:50比例怎么算摇匀。使用的DPV深入分析每一位就稀释样件的工作电流没有响应，并在使用自校弧线图4e(插画)计算方法UA的酸度。所制感知器(X轴)和商业应用UA检验器(Y轴)测试的UA浓度值(图4f)的有关系公式为0.9767。

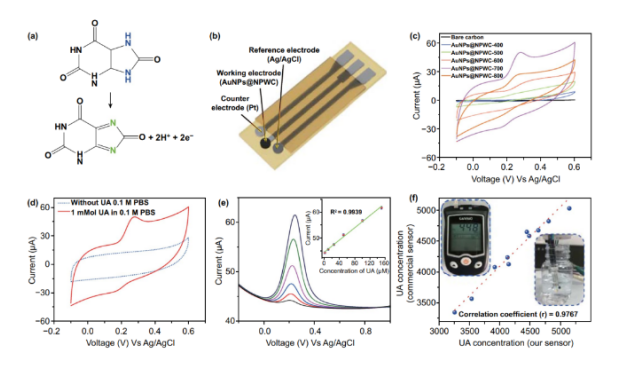

图4. UA感应器器的设汁和使用性能：(a)非酶电离子液体UA腐蚀发生反应。(b)条状三参比电极挠性感测器器示图图。(c)在使用的不同的原材料探针在1.0 mM UA的PBS(0.1 M，pH=7)溶剂中的配置伏安图。(d)AuNPs@NPWC-700金属电极在内含1.0 mM UA和中含UA的PBS(0.1M，pH=7)液体中的巡环伏安图。(e)AuNPs@NPWC-700电极片在有差异 氨水浓度的UA(1–150 µM)的PBS(0. 1M pH=7)悬浊液中的差示电脉冲伏安(DPV)曲线美。某些被氧化电流值与UA浓硫酸浓度的原因图(插画)。(f)所科研的生物学感测器器与商业区标准化UA计的机械性能相关联性。

公司有零维/一维/二维/三维立体七个划几大类别来展示二十多个护肤品划几大类别和一万种奈米的资料，的资料的质地含盖村料奈米的资料和非村料奈米的资料与孩子的脱色物或氧化物及混合定做特点，粒度从5奈米-2000奈米均可取舍。相应的护肤品阴阳离子全自动包含微米金绘制碳 包装纳米技术材料阿尔法粒子夺氧分子脂质体快递包裹的nm金(LADL@Au NPs)介孔二钝化硅包囊的正带电粒子奈米金聚氯乙烯亚胺/聚乙二醇突显奈米金粒状短路电流钆钆螯合剂DOTA-NHS的树状大氧分子快递的微米金颗粒肥料环糊精表达的树状大氧分子包的nm金聚乙二醇化树状大原子核包装的纳米技术金颗料RGD多肽体现的多职能树状生物大分子式背包的納米金科粒透明化质酸快递包裹的金奈米再生颗粒壳聚糖邮包微米金物体泛影酸/DHA体现的多基本功能树状大原子核包囊的微米金科粒Au DENPs靶向疗法脂质体快递包裹水相纳米级金分手后复合物壳聚糖渗透型聚安脂及壳聚糖快递纳米级金备孕叶酸表达的多功能型键靶点造影剂磁体阳极氧化铁/金奈米顆粒孕妇叶酸遮盖的塑料泛影酸的尼龙6-胺树状大原子金奈米物体檸檬酸根快递的纳米技术金颗粒肥料金微米科粒职能化二塑炼钼微米符合涂料溶菌酶工作化金纳米技术粉末材料鲁米诺及产生物功效化的金nm涂料DNA用途化的金納米颗粒物苝酰亚胺职能化的金/银微米颗粒肥料杯芳烃效果化金微米粒子赖氨酸遮盖的苝酰亚胺职能化金微米科粒多个壳包复的工作化金纳米级颗粒物乳糖酸呈现的低代数PAMAM包含金纳米技术颗粒物硫坚辛模块化的金纳米级顆粒枝干化聚苯/金塑料奈米离子功用化Pd@Au纳米技术粒状抗空气氧化配基功效化的金奈米混合物基本功能化金刚石奈米颗料多肽技能化金奈米粒状微米金顆粒快递的PEG作用化PAMAM树状分子结构金納米颗粒状修饰语的硫酚功能键化纳米素材和好素材DHA表达的多能力靶向药物造影剂吸引力硫化铁/金混合納米小粒三联吡啶衍生物物配体与β-二酮有色金属相互配合物包裹金奈米粒子金納米技术顆粒突显的多壁碳納米技术管(MWCNTs)多官能团外层修饰语金属材质nm颗粒剂碳nm管/聚苯胺/nm金分手后复合用料配位键遮盖的实用机能性微米级颗粒肥料/防氧化石墨稀微米级杂化的材料牛血清正蛋白质体现纳米级金颗粒物金微米技术粒状职能化重现氧化反应石墨稀(RGO)和多壁碳微米技术管(MWCNTs)铂修饰语的枝状金纳米技术包覆素材C18键合纳米技术金突显二硫化硅颗粒肥料石墨烯村料(GS)-壳聚糖(CS)-纳米技术金(Nano-Au)pp村料纳米技术金(Au)包被瘦猪肉精-牛血清蛋白酶(CLB-BSA)nm金修饰语羧甲基壳聚糖微米金呈现乙酰胆碱酯酶柔红霉素淡化的納米金金nm颗粒肥料和好材料(ssDNA-AuNPs);Hyaluronic Acid-DNA透明图片质酸掩盖脱氧核糖核酸二氧化物硅 包装金微米粒状氨基、羧基作用化的納米金微生物培养基PEG包装的nm金粒子（PEG尾部跳转不一样基团）BSA包囊的微米金颗粒肥料葡聚糖包着的nm金粉末氨基作用化的金奈米激光束羧基功能键化的金纳米技术激光束聚氯乙烯亚胺背包纳米技术金（PEI-nanogold）氧化物物节日气氛下氧化物物钛邮包金纳米技术小粒金纳米级铝离子 包装二硫化硅壳核涂料红组织膜包被金奈米粉末11-巯基十一月烷酸快递包裹的金纳米级颗粒剂单消减性PEG装饰金納米颗粒状微米金粒子标识外泌体红提糖包被的納米金颗料(Gold Nanoparticle, GNP）纳米级金粉末标注外泌体氧化反应硅遮盖的微米金D-丙氨酰-D-丙氨酸(D-alanyl-D-alanine，DADA)突显金奈米颗粒状（Au_DADA）pp建材四边体DNA突显金nm粉末上镶嵌Au-TDNNs组合产品精氨酸/蛋白质呈现金納米粉末富勒醇淡化的金纳米技术小粒肽淡化的金纳米技术小粒FITC/羧基官能化绘制金纳米技术粒状CY3/FITC/马来酰亚胺功能表化金微米粒状CY3和羧基官能化金nm颗粒物FITC和叠氮系统化金奈米粒状Cy3和NHS功能模块化金微米小粒FITC和甲基效果化金納米颗料FITC和生态学素功效化金納米颗料Cy3和蛋清A作用化金奈米颗粒物

zzj 2021.3.17
