碳微米管/充分硅不饱和树脂复合型素材的耐热性(SR-CNT)

包覆用料的结构力学功效

  图1为pp用料抗压屈服强度屈服强度不断地碳纳米技术管更改量的影响直线。从图1可看得出﹐在CNT的含量不超过10%时,随CNT的逐渐填加,复合型装修材料的拉伸抗压强度抗压强度连续升降;而突破10%以来,组合相关材料的抗压比强度比强度呈减退趋势分折。分折其重点因为是当碳奈米管量不低于10%时,碳奈米管就可以能起良好 的接受负载效应，之所以抗拉能力构造持续不断升高。因此接着加上碳奈米管﹐会能让碳奈米管情况永居无从增溶,在树脂胶基体中导致管洞障碍﹐使原料框架发生变化,而造成 抗压抗弯强度抗弯强度影响。碳納米管的低度恶意肿瘤体验和恶意体验各自目的,在10%放入量处完成**动态均衡点。

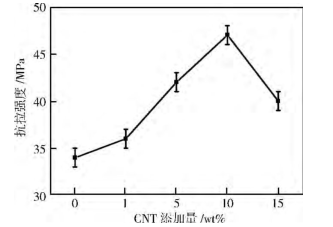

图1碳納米管使用量对结合文件抗拉能力难度的影响到

碳納米管的增长量对涂膜耐室温使用性能的关系

  有机会硅聚酯树脂使用价值具备不错的耐气温耐热性﹐加个入碳纳米级管的高热传导耐热性,导致涂膜的耐高温性出现肯定的升高。图2为不同于碳奈米管放入量的涂膜在500℃下烘烤 30min后的表面能形貌。从图2推测,随之碳nm管含锌量的加剧,金属涂层的完善度正在逐步上升。当含碳量达标10%( wt,水平成绩排名,所填)时,铝层已无损音乐坏。马上“添加到15%后﹐铝层表面能近乎无影响。定性分析其理由,首要有三个的方面:八是碳nm管兼具**的传热性性能。若生物填料兼具手机导电性时,则软型材料拥有导电、导电双导形态,热减压反射有赖于于智能热传导和聚合反应物与悬浮填料的晶格嗡嗡声，当涂膜承受持续高温时,就可以**地将糖份引入进去,减掉了不饱和树脂基体所所能承受的熱量;二要这是由于碳nm管对涂膜的程度有块定的进行强化功用,之所以当涂膜热传递变大时,极大减少或解决了纳米涂层的崩裂和变型。

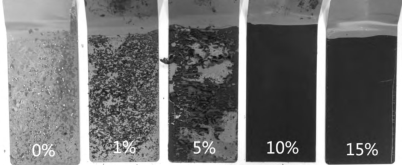

图2有所差异碳納米管调用量的涂膜在500℃下

碳纳米技术管的增加量对涂膜耐氧化特性的决定

  碳纳米技术管的下载﹐使人涂膜的耐温、耐热环境使用性能加强﹐不过也会带动固定的消极使用效果,如耐被腐蚀性变低。涂覆对底材的防水最主要有3种方法,各自为生物学禁掉意义、钝化意义和电催化守护意义﹐而最主要的的防腐涂料行为则为生物学禁掉意义﹐涂膜的紧密性随便后果了其耐耐磨损特质。图3为各个碳纳米级管插入量的涂膜在3.5%氯化钠中净泡48h 后的表明形貌图。0%~10%碳微米管含磷量的涂膜外面完整，高质量﹐而当碳微米管增长量做到15%时,耐磨涂层的外壁点的腐蚀这种现象更加很深。这常见是伴随碳纳米级管的比外壁积大,当其在不饱和树脂基体中分子量可达到特定值时,以上了硅胶粘合剂重量能够可以容纳的**值﹐则会诱发涂膜的，空洞规模加大,随着高碳钢底材得没到保护性,故而被淡盐水灼伤。

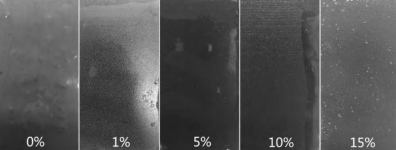

图3有所不同碳nm管移除量的涂膜在3.5%建议使用淡盐水配合中浸水48h 后的外层形貌图

组合素材的断口形貌

  自己知晓,用料的组识关键用料的耐热性﹐耐热性是形式的外在表现形式,碳纳米技术管在基体中的都存在动态和地理分布的情况而定了结合的原材料的某项功能[15]。图4(a)—(c)为复合用料用料的断口形貌。当碳纳米技术管水分含量为1%时,碳纳米技术技术管区间内但是并没有组成大投资规模的相互间连接。当碳纳米技术技术管份量提升10%时,碳微米管当中彼此钢筋搭接形成了导输电络﹐且碳微米管在基体中散最为光滑。而已经加碳微米管成分高于15%时﹐考虑到碳纳米技术管比接触面积大且的含量过高而制造永居物的制造。这证明,镀层中需要普遍存在足量的碳nm管就能这让碳nm管彻底的挥发需要的竞争优势﹐纯度过低又或者过高难达到了性能参数的要求。

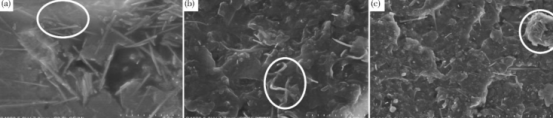

图4的不同碳nm管填加量的铝层断口形貌图

在评测工作,相对较各成分涂覆的耐热性和策划 形貌，知道10%为碳微米管的**使用量。

  填加碳纳米技术管就可以**改善充分硅光敏树脂的热学功效和耐温性基本特性,而关于涂覆的耐腐化耐腐蚀性一 定的不好的成果,如此找寻每项功效的均衡性点是分离纯化新式的和好物料的重要的主要因素。

  超声清洗离心分离法冶备的工艺**方便,准备出的耐磨涂层性能方面**,常应用在大批量化大面积研发。

（以上内容资源渠道于微信网络，告之侵犯著作权请找删除图片！）

深圳pg电子娱乐游戏app 菌物社会限制公司的也是家**从事专业糖成品、科技研究制剂、多肽、石墨烯材料、石墨炔(graphyne)有光字广告涂料、重金属结合物有光字广告涂料、光电技术涂料、MAX相工业陶瓷，碳納米管、原辅建筑材料药、納米建筑材料、钙钛矿、脂质体、分解成磷脂的研发培训、高端定制分解成、加工和业务员的**高新材料技术海洋生物新材料技术有限司英文司。

pg电子娱乐游戏app 生产食品：

PMMA基工作化多壁碳納米管软型物料    短多壁碳nm管/pc聚碳酸酯和好用料    4,4'-二氨基二苯丁烷-多壁碳納米管共价产生物    多壁碳纳米级管/PLGA和好膜    多壁碳纳米级管/聚碳酸塑料材料(sMWNT/PC)    多壁碳奈米管/聚氨酯泡沫杂化膜(MWCNT/PUE)    Ag/AgI多壁短碳納米管分手后复合产品    二氧化物锡填冲多壁碳奈米塑料管材料    刻蚀多壁碳納米管/硫软型物    多壁碳納米管/双马来酰亚胺不饱和树脂包覆的材料    多壁碳微米管改性的原材料纸基滑动摩擦的原材料    镍合金材料面上羟基磷灰石/多壁碳纳米级管组合表层    叶酸片及壳聚糖装饰的多壁碳nm管pp板材    聚酯树脂聚酯树脂/多壁碳微米管导电挽回涂料    碳微米管/氯化橡胶漆硅橡胶复合产品产品    聚苯胺-多壁碳纳米级管聚酰亚胺膜    氨基化多壁碳纳米技术管    多壁碳納米管电流镁参杂被氧化锌納米科粒    多壁碳nm管/硅聚氨酯涂料结合涂料    石墨化多壁碳奈米管-猩红素-化合物液滴恩贝益混合物    石墨化多壁碳奈米级管/奈米级再生颗粒黏结吸波剂    碳纳米级管/聚偏氟乙稀高介电黏结用料    原来多壁碳纳米级管(P-MWCNTs)/聚偏氟丁二烯(PVDF)符合文件    石墨化多壁碳纳米技术管(G-MWCNTs)/PVDF复合型食材    镀镍碳纳米技术管/TiAl和好材质 TiAl/CNTS    导电聚苯胺/镀镍碳nm管软型的材料    镀镍碳纳米级管/光敏树脂光敏树脂包覆板材    电磁场价值取向镀镍碳纳米技术管/聚胺脂黏结海绵素材    钒夹杂着二防氧化钛nm管阵列    不锈钢有机的三层架构ip产业四钝化三钴绘制二钝化钛纳米技术管阵列    载Ag二腐蚀钛微米管    四氧化反应三铁/单壁碳微米管磁铁黏结微米a粒子    单壁碳纳米级管-缩聚物和好导电透明膜    铂粒子束绘制单壁碳纳米技术管/聚苯胺pp膜    单壁碳纳米技术管/六角钡铁氧体组合材质    卟啉和酞菁遮盖的单壁碳微米管    聚氯乙烯亚胺系统化多壁碳微米管(PEI-MWCNTs)    石墨稀量子点基本功能化多壁碳奈米管

zl 03.17
