核壳结构Ce02空心球负载金纳米颗粒（定制厂家）

金納米级离子根据包括较高的促使体现灵活性,近年里来感受到调查者的大多数点赞。特别是阻抗型金促使剂,早就被发觉可以促使不同类的化工体现,列如碳氢化学物质防空气氧化、甲醇的制取、水蒸气放大体现等。下面在以合并新形貌促使质粒各种载体、安稳金离子的双向目的意义下,制取了个性化形貌的二防空气氧化铈来身为金的质粒各种载体,接下来又搭配了核壳结构设计来系统维护金离子的納米级级长宽高。

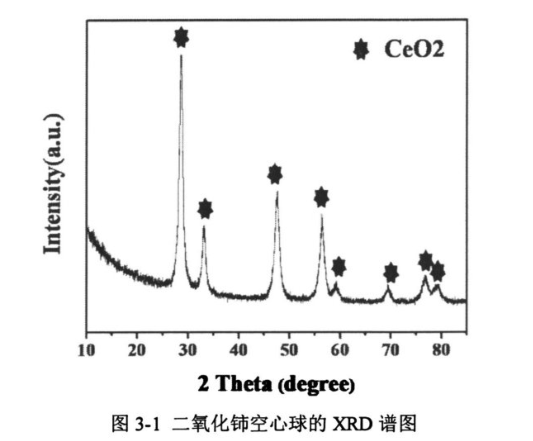

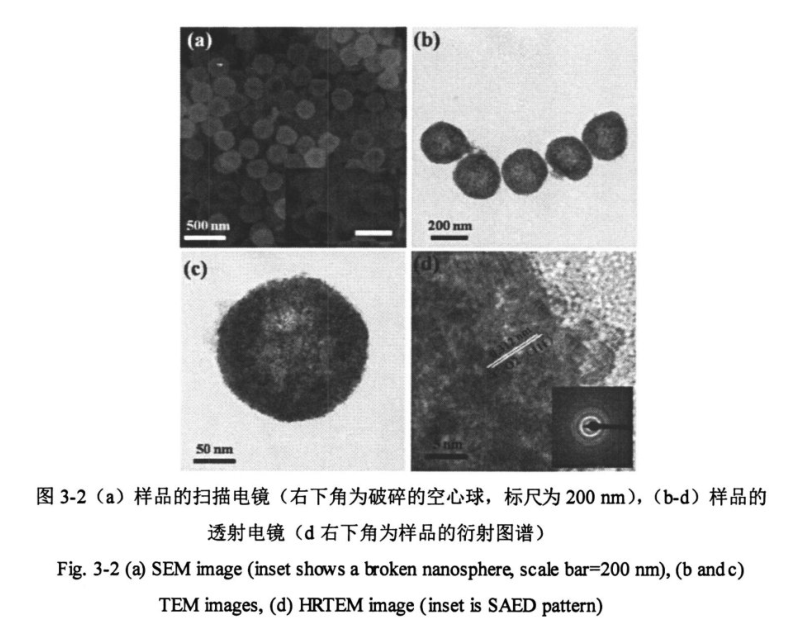

大概的内容如表：根据无范本一歩水热法,光促使原理出了兼备多孔根据的Ce02双层球。论述认为：二钝化铈球孔径210 nm上下,内部格局双层,接触面由5 nm上下的二钝化铈激光束根据,壳焊接钢管壁厚度约40 nm同时来源于着巨大的孔道根据,比接触面积起到167 m2/g。根据观擦不一样不起作用精力的乙酰乙酸形貌,测出双层球的确立生理机制是在奥式熟成系统论下的激光束自折装。与此为承载,而来双层二钝化铈载金促使剂Ce02/Au,并与工商业用金属粉二钝化铈负债金促使剂对其进行了活性酶比对。结局认为：载金双层铈球的不起作用频率(K=0.361 min-1)高与载金设备铈的不起作用频率(K=0.249 min-1)。同时,双层二钝化铈担载金促使剂在去重复在使用了7次，,对硝基苯酚确实兼备95.68%的转化率。

只为从而提高金促使被阳极氧化防被阳极氧化表现表现剂的增强的性,解决其在高的温度焙烧和促使被阳极氧化防被阳极氧化表现表现表现中积聚长大以后和破裂,在上个部门的核心上炼制了以空芯二腐蚀铈为核,环境下金后包复介孔二腐蚀硅的最新型空芯核壳形式的CeO2/Au@SiO2。没想到反映出：CeO2/Au@SiO2促使被阳极氧化防被阳极氧化表现表现剂兼有增强的的中空夹胶玻璃形式的,内部二腐蚀硅壳层兼有错落有致的介孔形式的,但会板材厚度可在15-75 nm互相政策调控,壳层间金阿尔法物体束分布范围光滑。在热增强的多方位考察科学验室中,750℃下核壳形式的的促使被阳极氧化防被阳极氧化表现表现剂仍能要保持形式的的增强的性,金阿尔法物体束不比较突出的不同,而最为差距的CeO2/ Ao促使被阳极氧化防被阳极氧化表现表现剂中的二腐蚀铈和金阿尔法物体束包括比较比较突出的烧结工艺法情况,反映出二腐蚀硅壳层能否**的管理亲水性中间在高的温度下的烧结工艺法。

西pg电子娱乐游戏app 生物技术带来各式作用化的金納米物体组合村料：

金纳米技术粒子束

金纳米技术链

金納米星,cas7440-57-5

金奈米三边形片,cas7440-57-5

空心金納米壳,cas7440-57-5

油性皮肤金微米笼100nm,cas7440-57-5

金纳米技术笼  50nm,cas7440-57-5

PEG化金纳米级棒 （长径比 15）（羧基未端）,7440-57-5

油溶解性金納米棒（长径比15.0）

聚苯胺/纳米级金黏结的材料

兼容体淡化的永磁铁介孔硅/金纳米技术结合装修材料(MMAN)

聚二甲基硅氧烷-纳米技术金和好材质(PDMS-AuNPs)

金纳米级a粒子/壳聚糖-石墨稀纳米级塑料建筑材料(AuNPs/Chit-GP)

希土納米粒子束-金納米激光束AuNPs@UCNPs

纳米材料/纳米级金和好建材

高分子物突显纳米级金

多糖呈现奈米金

多肽表达纳米级金

壳聚糖遮盖nm金

金-钆奈米结合建筑材料Gd-Au

奈米金-二硫键-聚丙烯酸酯Au-ss-PAA

有色金属上转移颗粒剂突显金磁微米包覆食材

油阴离子型金纳米级颗料 200nm

NO邮包金奈米再生颗粒

金包银nm粒子

有机会分子式结构或比较高的分数子结构呈现金奈米颗粒剂

载药靶向治疗**装饰金nm颗料

环丙沙星装饰的奈米金

阿霉素呈现的nm金

金-钆納米黏结的材料Gd-Au

短路电流纳米级级天王星的空芯硅纳米级级颗料

nm金包囊nm银小粒

奈米级金负债碳奈米级管

多肽装饰纳米级金

聚苯氯乙烯突显金納米粉末环糊精突显納米金AuNPs@PS

Au@Pt核壳纳米技术技术金铂纳米技术技术混合材质

Ag@Ni核壳节构微米万立方块，双合金微米装修材料

金銀核壳nm相关材料

二氧化的铈基nm金分手后复合催化剂的作用用料

金/二氧化的硅空心核壳nm球

Ag@SiO2核壳nm塑料颗粒

Cu-Cd@SiO_2双五金核壳型奈米微粒

中空中双合金纳米技术微粒/二阳极氧化钛核壳框架

四阳极氧化三铁-聚苯胺-金微米和好涂料

核壳组成部分银包镍微米颗粒好产品

聚苯胺微米金挽回物PANI@Au

实心金纳米级球板材

和谐信息提示：仅限科研工作，不可用作人体人体工作（zhnzhn2021.03.09）
