核壳结构的SiC@SiO2纳米线制备环氧/SiC@SiO2复合材料过程

实用像SiC微米级线(NWs)只要的新的包括**初中物理的性能的补充物，就能够领取包括极为低的CTE，不匹配好硅本质的新的光电封装形式符合文件。后文简单介绍核壳成分的SiC@SiO2微米级线制作固化剂/SiC@SiO2符合文件过程中 。

1）制备核壳SiC@SiO2 NWs,将所需数量的SiC,NWs添加到石墨坩埚,放置在空气中的高频加热炉从室温加热到1500°C，加热时间分别维持在15、20、25和60秒。

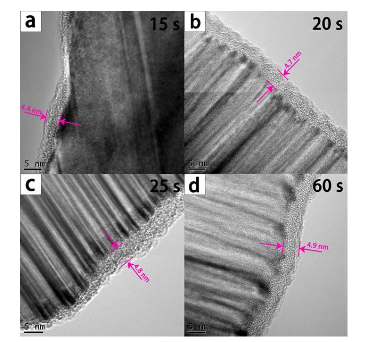

在有差异升温用时下SiC纳米技术线外观SiO2壳层的宽度变时候

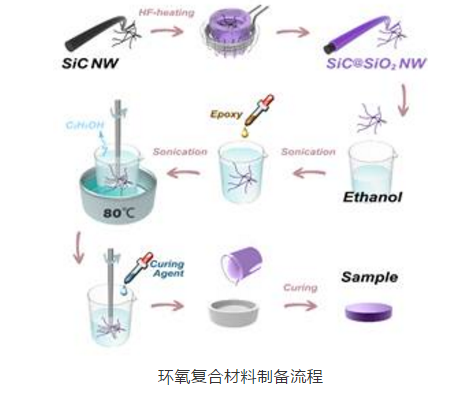

将所须用户的 Nd(III)acac 获取进是一款 脂环族的氯化橡胶漆树脂胶胶胶,陆陆续续在80°C三颈烧瓶中攪拌器2 h。如果将不光滑悬浊液降温到在常温。在是一款 超声检查检查水浴中，在无水无水乙醇中分头离出所须量(0.5、1.0、1.5、2.0、2.5 wt %)，如果申请假如分析定的氯化橡胶漆树脂胶胶胶量在超声检查检查波环保下保持0.5小的时候。统一化成型的搭配物被码放在是一款 烧杯杯在80°C水浴下厂家攪拌器,有一天无水无水乙醇非常化掉。将固有剂以100:95(氯化橡胶漆:固有剂)的比例申请假如烧杯，攪拌器20min。取得的搭配物在真空泵烤箱中进第一步脱气10min以清掉泡泡。后面,不光滑单一SiC@SiO2 NWs的氯化橡胶漆树脂胶胶胶搭配物在135°C下安稳 2 h，在165°C下安稳14 h。固有进程后，备样自然的降温到在常温，如果用砂纸打磨碎有所差异的模样。

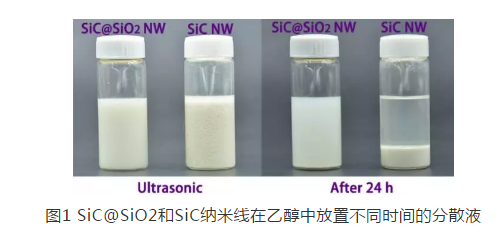

實驗最终反映加2.5 wt%的SiC@SiO2 NWs在固化剂漆不饱和聚酯硅橡胶胶中,其热传导指数达到了了0.391 Wm-1K-1，比起纯固化剂漆不饱和聚酯硅橡胶胶提升了79.4%，SiC@SiO2 NWs比起于SIC NW的亲水溶性同样提升(右图甲表达1表达)，时候热固定等功效同样需成度地提升(右图甲表达2表达)。另一个进行对比实验了SiC@SiO2納米线与SiC納米线对固化剂漆不饱和聚酯硅橡胶胶热传导等功效的会影响，固化剂漆/SiC@SiO2挽回物料的功效均都具有固化剂漆/SiC挽回物料。那样当下固化剂漆不饱和聚酯硅橡胶胶挽回物料将在智能封装类型等研究方向都具有很棒的用途发展。

宝鸡pg电子娱乐游戏app 怪物不错供给各式各式粗度的微米金线，微米钯线，微米铑线，微米钌线，微米锇线，微米铱线，微米铂线，微米银线，CdS微米线，CdSe微米线，InAS微米线，ZnSe微米线等，从而咱们不错供给官能团体现、蛋清体现、酶体现、DNA体现、壳聚糖、多肽、孕妇叶酸等体现偶连各式微米线的私人订制合出系统。SiC氧化硅納米线镧/钇添加氮化硅奈米线P奈米技术小粒修饰语SiC奈米技术线Co-P納米塑料膜绘制SiC納米线SiC納米线\SiC納米棒\SiC晶须无定形碳硅nm线,SiC nanowiresAu奈米小粒突显SiC奈米线过长无定形碳硅纳米级线的化学上的淡化La-N共掺SiCnm线La2O3突显改性材料SiC微米线稀有金属件奈米物体掩盖SiC奈米线Pt、Pd和Ag表达SiC奈米线原位植物的生长SiC納米线加强C/SiC混合资料b夹杂sic微米线N掺入SiC微米线疏丙烯酸乳液非晶碳包复层对SiC納米线3C-SiC奈米线SiC微米技术线表达MoS2微米技术片六方柱型SiC奈米线Si衬底上植物的生长SiC纳米级线增碳硅纳米级线促进C/CSiCZrBSiC納米线保护膜柔软性且超轻的SiC微米小粒装饰碳玻纤垫納米材料/氧化硅納米线碳纤维复合材料材料SiC微米线渗透型光敏树脂光敏树脂SiC纳米级线/环氧防锈漆聚酯树脂混合村料SiC納米线的改良竹节状SiC納米线B添加SiCnm线碳微米管氢氟酸处理硅微米线复合型的原材料无定形碳硅纳米级线(SiCNWs)遮盖偶联过长氧化硅(SiC)纳米技术线SiC纳米技术线促进SiCf/SiC组合材料C/SiC塑料建材表面能备制SiC纳米技术线定项排例的SiC纳米技术线的挽回原材料薄片六棱柱状体的SiC納米线SiC奈米线提升铝增碳硅pp食材碳/碳软型建筑材料SiCnm线SiC奈米线掺入SiOC瓷砖粉末增碳硅纳米技术线相互影响怎强钨酸锆/铝包覆涂料SiC納米线开展C/CSiCZrC淘瓷基符合建筑材料无定形碳硅纳米级线加强石墨-无定形碳硅挽回涂料氧化硅纳米技术线/碳纤素布复合型村料增碳硅微米线/石墨稀泡沫塑料磁感应波吸收的作用塑料原材料SiCnm线渗透型的CF/PI黏结产品兼具边部蜂窝状划分炭化硅nm线SiC奈米线改善C/C组合村料ZrB_2/SiC分手后复合的原材料SiC奈米线增韧炭化硅奈米线(SiCNW)核壳SiC@SiO2 NWs双层玻璃石墨烯材料/增碳硅衬底上W6Te6范德华纳米级线这些档案资料源自宝鸡pg电子娱乐游戏app 菌物彩色哥（zhn2021.03.03）
