金奈米小粒（内径3-100 nm）由于其较弱的*CO（中间体）结合强度，被广泛应用于电催化二氧化碳还原,其主要产物为一氧化碳以及竞争反应（HER）产生的氢气。对于掺杂的纳米颗粒而言，常规的纳米颗粒常常表现出掺杂的随机性，其掺杂位置与比例难以做到**。这种不**会模糊科研工作者对其结构与催化性质之间联系的理解。而金纳米团簇拥有超小的尺寸（直径小于3 nm）以及原子尺度的**结构，因此在电催化领域具有很大的前景。
1.合成视频与型式

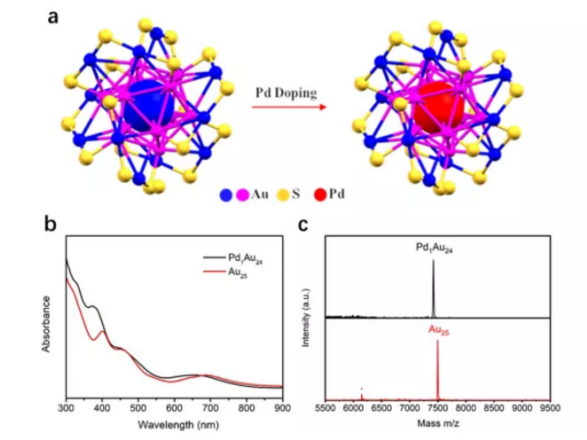

在Au25(SR)18 (SR = 2-Phenylethanethiol) 纳米团簇的基础上，可以通过调控合成步骤将中心的一个金原子替换为钯原子。掺杂前后的金团簇结构一致，即由二十面体的M13 kernel以及6个-S(R)-Au-S(R)-Au-S(R)-二元配体组合而成。掺杂与未掺杂团簇的UV-vis光谱呈现出不同的特征峰，表明钯原子的掺杂改变了团簇的电子结构（虽然几何结构不变）。质谱表征显示两个团簇的质量相差91 Da，恰好对应金原子与钯原子的质量差（197-106.4 = 90.6）。
2.电催化反应活性酶类

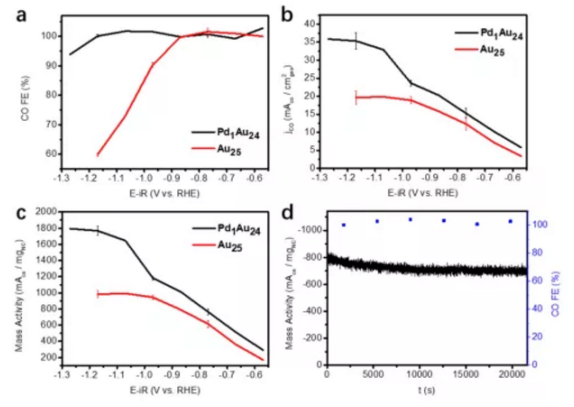

在特别2种杂多酸的作用剂的电杂多酸的作用活性酶类中，.我看见Au25以及Pd1Au24在低压范围内（-0.6 V 到 -0.9 V）之间都具有接近**的CO高选择性。然而当电压继续增大时，Au25开始出现明显的析氢反应，从而选择性降低。而Pd1Au24一直到高于-1.2V的电压才出现明显的析氢反应，所以选择性更高。就催化活性而言，Pd1Au24也表现出更高的电流密度。值得注意的是在-1.2 V电压下，Pd1Au24催化剂表现出1800 mACO / mg的高电流密度，在金基催化材料中名列前茅。在6小时稳定性测试中，Pd1Au24表现出稳定的电流密度以及恒定（接近**）的CO选择性。这种高选择性以及催化活性一方面是由于金纳米团簇表面具有良好的活性位点，另一方面也是得益于其超小的尺寸带来的高比表面。Pd1Au24在高电压下更好的CO选择性引起了我们的兴趣，因此我们结合理论计算对纳米团簇的催化机理进行了深入分析。
3. DFT算起

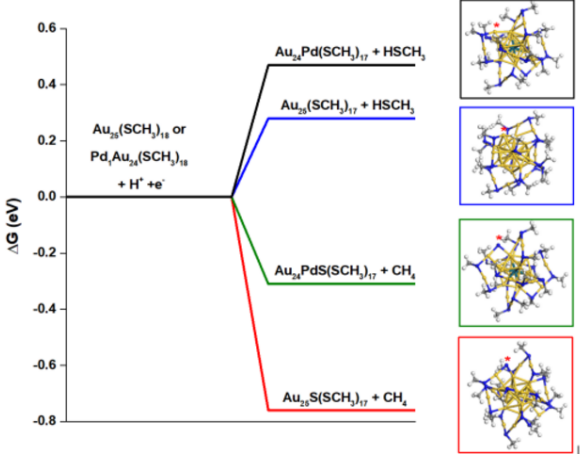

**对全版的团簇做出模拟系统，最后证明就可以很高的工作电压这样才能抓实生理反应顺利的做出。之所以，就可以用ligand removal反应路径，即表面硫醇配体在电压作用下离去并暴露催化活性位点。在活性位点的探索中，提出了S以及Au这两种可能存在的位点。若离去整个硫醇配体，将得到金位点；若离去硫醇的碳尾部分，则得到S位点。在计算ligand removal的能量后，发现S位点的形成在两种催化剂中都相对更容易。对于Au位点的形成，Pd1Au24比Au25需要更大的能量。在低电压下，两种催化剂都倾向于形成S活性位点；而在高压下，相比较于Pd1Au24团簇， Au25将会有更大比例的Au位点出现。
分开 对2种建筑材料的Au，S两种位点进行了二氧化碳还原以及析氢反应电催化计算，Free energy diagram结果表明Pd1Au24的S位点适合生成CO，同时具有很高的析氢反应能量势垒。这与实验结果高度一致。另外还发现Au位点相较于S位点普遍拥有更佳的析氢反应能力。结合ligand removal的能量需求，认为Pd1Au24更高的CO选择性是由于钯的掺入提高了硫醇与金原子的结合力，从而**了Au活性位点的生成，进而增强了CO的选择性。反之，Au25团簇在高电压范围由于Au位点的增加而导致析氢反应增强，而CO选择性变低。
用的钯氧原子的参杂当我们推动了高工作电压区域下CO的选择性提升到近**。 而基于真实团簇结构的DFT分析揭示了掺杂原子的作用机理及其对电化学催化性能的影响，为后续高性能催化剂的设计与优化提供了思路。
西安市pg电子娱乐游戏app
生物工程科持有限责任总部将从零维/一维/二维/3D七个分为来提拱十几个的类产品的分为和几万种nm素材的类产品的，素材的质量包涵金屬件nm素材和非金屬件nm素材甚至大家的氧化反应物或炭化物及和好私人定制素材等一等，的类产品的粒度分布从5nm-2000nm均可会选择。
pg电子娱乐游戏app
微信公众号
官方微信
