昆明pg电子娱乐游戏app 海洋生物信息技术有局限品牌是中国大陆的缩聚物、纳米级材质、PEG衍生物、环糊精、量子点、小分子材料和二亲嵌段共聚物生产商和销售商。供应冠醚类产品，大环醚类有机化合物，环糊精，杯芳烃，柱芳烃，杯吡咯，环状或笼状化合物，环碳氧化物，分子笼分子胶囊和索烃和轮烷等大环化合物。

环糊精基本功能化四空气氧化三铁Fe3O4带磁奈米塑料再生颗粒(CD-ＭＮPs)的自动合成技术简单介绍

**， 将６． ＴｓＯ—β-CD环糊精和ＡＰＴＥＳ－ＭＮＰ(西安pg电子娱乐游戏app 生物供应)； 接下来通过６－ＴｓＯ—β-CD环糊精的６为取代反应将两者偶连起来。 至此目标产物ＣＤ－ＭＮＰ制得（图1）。

合成视频技术

为将β-CD环糊精分子结构结构拿到ＡＰＴＥＳ． ＭＮＰ的表面， 将６． ＴｓＯ—β-CD环糊精（０． ０９４６ ｇ）和ＡＰＴＥＳ－ＭＮＰ（０． ０６０４ ｇ）疏散于用分子结构结构筛干涩除水的Ｎ一甲基吡咯烷酮（Ｎ－ｍｅｔｈｙｌｐｙｒｒｏｌｉｄｏｎｅ， ＮＭＰ）３． ０ ｍＬ， mri办理１５分鐘， 接下来随后着进入ＫＩ（０． ００２ ｇ）， 将浮悬液烧水至７０℃ ， 并晕厥机戒拌和。 反映坚持６小时内后变慢拌和， 水冷却至温度， 进入３０ ｍＬ酒精，连续磁滗析３次， 将所得到的**类产品ＣＤ． ＭＮＰ温度下保留于蒸空干涩器中。

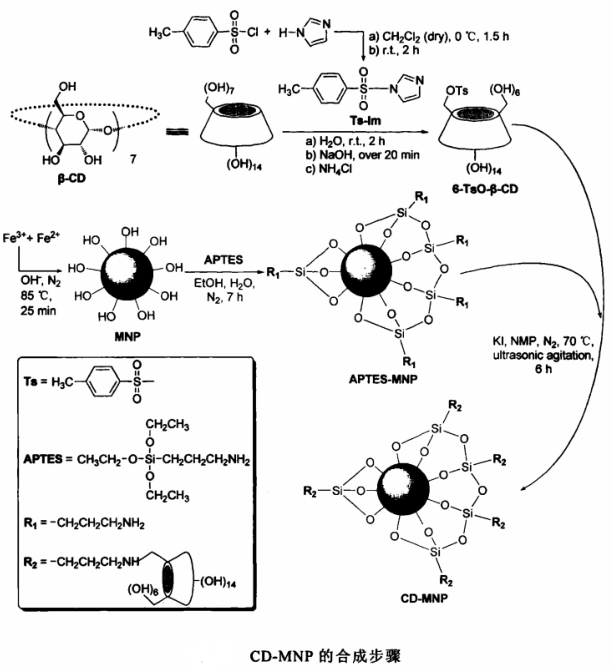

图1

采取散发出微电子设备显微工艺（ＴＥＭ）乖Ｉ高签别散发出微电子设备显微工艺（ＨＲＴＥＭｌ直观教学的测评微米粒ｒ的厚度和形貌。 长为提示， 图2ａ． ｃ是ＡＰＴＥＳ． ＭＮＰｓ的散发出电镜图； 图2ｄ—ｆ是ＣＤ—ＭＮＰｓ的散发出电镜图。 从图示， 在较低的签别率Ｆ， Ｌ叮以了解到极具充分形貌的粒了。 ＡＰＴＥＳ－ＭＮＰｓ和

ＣＤ—ＭＮＰｓ的比面上积均在ｌ ３ ｉｌｍ影响。 Ｋｉｍ探索组通讯有关报道， 按照共积淀法， 在惰性课堂气氛下， 管理Ｆｅ２＋和ＦｅＨ硫酸铜溶液的各不相同反麻标准， 机会分别是获取６ ｎｍ和１２ ｎｍ的Ｆ０３０４奈米阿尔法塑料再生颗粒束。 进来， ６ ｎｍ的阿尔法塑料再生颗粒束是在在常温下提炼出； １２１１１１１的阿尔法塑料再生颗粒束是在８０℃下提炼出【２６】 。 本本文巾的结果与Ｋｉｍ探索组通讯有关报道的科学试验结粜一致性。 １ ３ ｎｍ左有的比面上积刚刚好在Ｆ０３０４剩磁奈米阿尔法塑料再生颗粒束的超顺剩磁区域（高于２０ ｎｍ）［１７， ３８， ３９】 。 在图３ ４ａ， ｂ中机会探究到， 剩磁粒了的比面上积分布不均区域窄， 如果伴随未加面上特异性剂， 有很大定的程度的探亲现状引发。 在ＴＥＭ视场区域内未有阿尔法塑料再生颗粒束有硬壳， 原由机会是ＡＰＴＥＳ的油脂水解短短在奈米阿尔法塑料再生颗粒束的面上引发一层的ｓｉ． Ｏ蜂窝状构造， 该构造层较薄， 没法在ＴＥＭ中探测。 该构造图例于构造图３． ２中。 随调小公倍数的增长， 在ＨＲＴＥＭ中， 可探究到Ｆｅ３０４晶格（图３． ４ｃ）。 图３． ４ｄ． ｆ中， 机会探测到显然的核壳构造， 用上箭头看向的银灰色松疏层清新可以看出的包装于深棕色的Ｆｅ３０４外。 这才是伴随３－ＣＤ的分子结构大小在１ ａｍ影响［２】 ， 该参数值与剩磁核的大小有比性。 该图还是为３－ＣＤ成功创业包复与剩磁阿尔法塑料再生颗粒束面上的随便举证。 图３． ４ｃ， ｆ中， ＡＰＴＥＳ． ＭＮＰ和ＣＤ． ＭＮＰ的选区网上衍射图案（ＳＡＥＤ）呈现， 五种土样的核均为奈米晶。 其巾的的数据相关信息经换算与ＸＲＤ符合要求合。

散发出电镜（ＴＥＭ）研究方法图谱

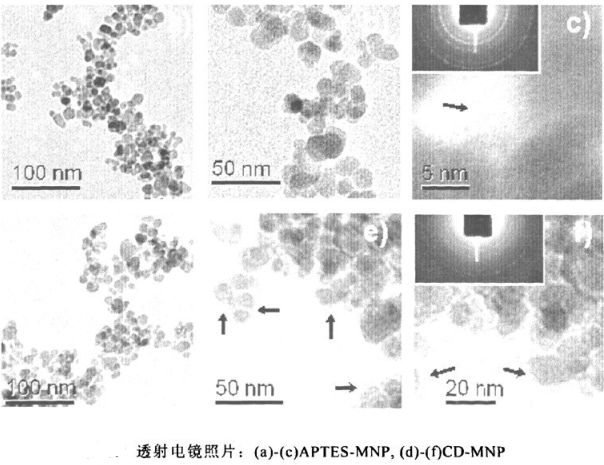

图2

傅里叶调整红外(FT-IR)光谱分析

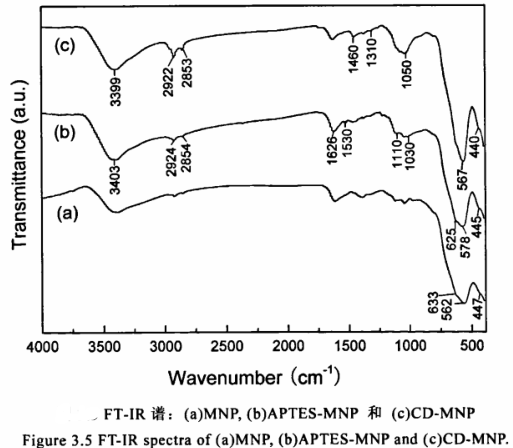

图3
