多孔共价配位混物骨架大原子核COF纳米技术文件的控制转化成（Fe3O4@COF微球）
作用化二维满原子和多孔共价缩聚物骨架大原子是阶段满原子人工新的发育点，这里面含有代表人性的原涂料是共价巧妙质骨架(Covalent Organic Framework, COF)，它是几大类晶体性的巧妙质多孔原涂料，通过不可逆转电化学症状将作用单元尺寸以共价键的样式拼接成高秩序的二维堆叠层节构或指定区域的三维立体拓补节构。
完成动向共价键诱惑聚亚胺数据网络信息的分子式架构重排，完成从无定形数据网络信息架构的转变为晶体的COF架构；故而都可以从调节控的聚亚胺包覆微球发团，来获得了特征规格尺寸均一的亚胺键接触的COF纳米级原料(如图甲下图1下图)。
主要包括了网站模板引诱的凝固汇聚步骤，制作了以四阳极阳极氧化三铁nm簇为核、无成型聚亚胺为壳的混合微球，将混合微球实现高沸点溶剂热进行处理后可不会使壳层转换为晶粒的COF，直接展现出了**的COF和四阳极阳极氧化三铁的X放射线衍射峰，或者微球架构、形式和长宽高在转换中也没有发生变化，可能进行了相对高度系统化的COF壳层，微球整体的的比表面能积可不会从晶粒前的255 m2/g提升到1346 m2/g (如下图2随时)。

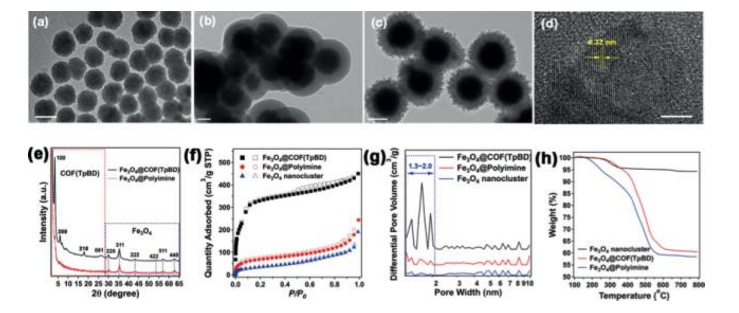

图2. (a-d) 区分是Fe3O4 纳米技术簇、Fe3O4@Polyimine微球、Fe3O4@COF微球同时COF壳层的TEM相册图片；(e) Fe3O4@Polyimine和 Fe3O4@COF的PXRD图谱；(f-h) 各是Fe3O4 纳米技术簇、Fe3O4@Polyimine微球和 Fe3O4@COF微球的离氮气等温气体吸附脱附等值线、管径地域分布等值线还有热失重等值线。
该方案不但确保了COF结构的人工控制性，而是还可在20~100nm依据内轻松的国家宏观调控COF壳层寸尺，并能够漆层淡化PEG来领取最合适的水稀硫酸散落性，关键在于与任何功能键用料软型来拓展培训软件(下图3就像文中随时)。在进三步的探究中挖掘了当延长COF层间的π－π共同目的时，不但能够开展在看得出光及近红外光区的消化，而是在785nm的激光器辐照下，确保了COF奈米用料的光热转变，测算得出的转变工作效率高于21.5％，而各不相同的COF微球和无定形聚亚胺的光热因素却弱很多很多(下图4就像文中随时)。
石家庄pg电子娱乐游戏app 怪物可以提供的COF装修材料的设计產品：
上文资源来武汉pg电子娱乐游戏app 生物制品新闻哥zhn2021.01.14
pg电子娱乐游戏app
微信公众号
官方微信
