衔接金属材质卟啉和酞菁单质是类能地促进会CO2重置的促使氧化剂，但是被丰富地app于电促使氧化CO2重置模式在生活中，虽然其在Li-CO2电池充电管理体系中的应用软件却不能收到任何人关注公众号。

 我们公司用很简单的微波通信调温法冶备了兼备黏性和可另加工性的兼备蜂窝状热塑机构的3D共轭聚酞菁钴（CoPPc）发现了该缔合物能溶解度在很多种旋光性有机液体中，且当有机液体散发后能在一些尺寸和形态的基低上构成1层一致的膜，将基低实现弯度或申缩时，漆层的膜没有开裂或是松脱，这发现了该缔合物包括优秀的Q弹和可多加工性，这类概念为最新科技电极材料的制作供给了可能。

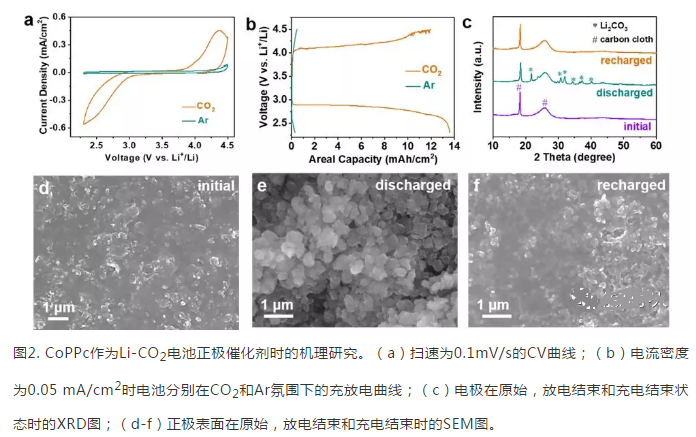

很快公司对该催化反应剂在Li-CO2电瓶中的意向采用当了与探讨，当将其用来Li-CO2手机电瓶箱正极催化反应剂时，其一方面能的大幅度降低手机电瓶箱极化，还能使手机电瓶箱增加出太大的占地面比数量，当电流量比热容为0.1mA/cm2时，该手机电池首圈电池充电存储量为13.6mAh/cm2，库伦能力高于88%，且专研直流电压减少为~4.1 V。要想明白应该的反应迟钝不可逆性，你们对始终处于的不同充自放电形态下的正极接触面确定了探究性学习。非原位的XRD及SEM取决于，当电板未确定充充放时，CoPPc在碳布面上导致四层光滑细腻且低密度的薄膜和珍珠棉；当在0.05mA/cm2的交流电硬度下派电至5mAh/cm2时，工业界面会覆盖住去层粒度分布为200~500nm的Li2CO3颗料；在手机充电工作中，联系电化学分析上质谱检查，CO2是主要的的气休货物，且当手机充电结束之后，集气固两相流表层的Li2CO3消散，电极材料外表面可以恢复到原有环境。这呈现CoPPc在Li-CO2微型蓄电池可以的推动Li2CO3的可逆性成型和分解的。

完了对电生物学的性能对其进行了测评。设制电流量导热系数为0.05mA/cm2，终止使用量为1 mAh/cm2，当进行充电电阻载止4.5 V时，该电池充电能可逆反应循环系统50次，电阻值极化从1.08V升到1.53V。不但，将交流电孔隙率从0.05mA/cm2提升到0.25mA/cm2时，电阻极化仅从~1.2V增高到~1.7V。这种可是认为用CoPPc做为催化剂载体的作用剂时，Li-CO2能电板释散出来出大的空间比数量并浮显现出的配置稳定可靠性和系数机械性能。

成都pg电子娱乐游戏app 生物制品产生酞菁涉及到定制开发商品文件目录：

二氧化钛多孔电极上修饰酞菁锌

二氧化钛多孔电极上修饰甲基卟啉

磺基酞菁铜/石墨烯纳米复合材料(CuTsPc/GR)修饰玻碳电极

多酸/酞菁铜复合膜电极(CuPc-PANI)

酞菁铁修饰碳糊电极

酞菁铁-邻苯二甲酸二正辛酯修饰碳糊电极

四磺酸基酞菁铁(FeTSPc)修饰光滑铂(Pt)电极

碳纳米管/酞菁钴复合材料修饰玻碳电极

酞菁钴修饰碳糊电极

聚酞菁钴/碳纳米管复合材料修饰电极(CoPPc/MWCNTs/GCE)

聚合酞菁钴修饰玻碳电极(poly-CoPc-GC)

聚氨基酞菁钴(CoTAPc)修饰电极(CoTAPc/GC)

α-(2,4-二叔丁基苯氧基)酞菁钴修饰碳糊电极

铁/钴双金属酞菁电催化剂

四苯基卟啉氧钒/酞菁复合光电导材料

石墨烯/酞菁/聚苯胺复合电极材料

脲醛树脂微胶囊包覆酞菁蓝电泳液

锂/亚硫酰氯电池酞菁配合物催化剂

多酸/酞菁复合膜电极

单核金属酞菁催化锂/亚硫酰氯电池

不对称酞菁光电功能材料

酞菁铜功能化聚苯胺(PAnCuPc)

酞菁铜(HBCuPc)功能化Fe3O4

超支化酞菁铜功能化碳纳米管CNTs(HBCuPc-CNTs)

酞菁铜功能化的CNTs(HBCuPc-CNTs)

四磺酸基酞菁铁(FeTSPc)功能化石墨烯纳米层(GNs)复合物

铟酞菁功能化的四臂星型聚甲基丙烯酸甲酯

酞菁功能化纤维素纳米纤维

金属磺化酞菁功能化石墨烯杂化材料

磺化酞菁氧钒功能化石墨烯杂化材料

氯代磺化酞菁铟功能化石墨烯杂化材料

氯代磺化酞菁铁功能化石墨烯杂化材料

钴酞菁功能化聚合物

硅酞菁功能化石墨烯(SiPc(phenyl)2G2)

氨基金属酞菁功能化修饰氧化石墨烯复合材料

铜酞菁功能化石墨烯

钴酞菁功能化Janus复合材料

铟酞菁功能化的四臂星形聚合物

硅酞菁功能化TiO2晶体

卟啉酞菁功能化的无机纳米复合体

镍酞菁功能化石墨烯载金复合材料

苯并噻二唑功能化金属酞菁

金属酞菁功能化超支化聚芳醚酮

有机功能化非聚集酞菁

舒心显示信息：杭州pg电子娱乐游戏app 生物制品科技信息非常有限集团供应信息的厂品仅中用科研项目，不是中用身休**、**发掘建设、和各种服务业功能，假如有购置方或第二方采购管理我集团的厂品中用**、**发掘建设或服务业功能，购置方或第二方将承担连带负责所有的社会道德规范负责，我集团也将追诉其社会道德规范负责。
