溶胶凝胶法制备Sm掺杂铁酸铋(001)外延薄膜的相关研究

郑州pg电子娱乐游戏app 生物学科技产业不足总部给予很多进品或者是国内的膜，尺寸图可设计；很多肌底甚至概念的膜；品行高；管于的技术相关资料喜爱管理咨询。与此同时给予很多二维的资料；石墨烯资料、氮化硼、二混炼钼、CVD成长的膜、结晶、异质结、膜（蓝蓝色宝石、PET、铜膜、熔融石英、云母片、银膜、SOI肌底、Si波璃肌底）等的资料。

溶胶凝胶法制备Sm掺杂铁酸铋(001)外延薄膜

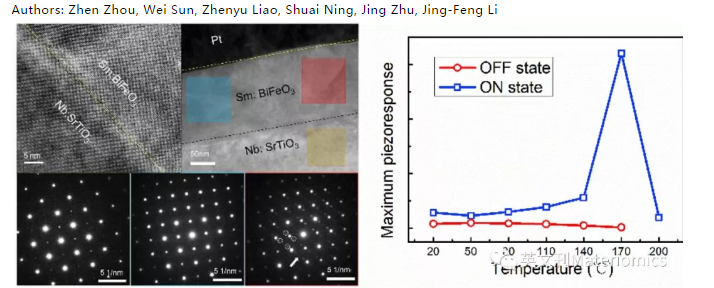

致使使用夹杂能得到较高的压阻特性，室内温度多铁涂料铁酸铋BiFeO3近些年被越越多越看作有发展空间区域的无铅压阻涂料而被应用软件。使用溶胶凝露法在（001）单晶硅掺铌钛酸锶SrTiO3衬底上分离纯化了夹杂12%Sm的BiFeO3概念透气膜。使用倒易空间区域图和散发出电镜证明了概念性。散发出电镜也证明了R3c和Pbam相在该透气膜中的共处。使用压阻力显微镜观察測試了透气膜从室内温度到200℃的畴构造设计和压阻加载的变。在110℃到170℃，畴会比较活跃度高的，畴构造设计造成显著变化。

利用脉冲激光沉积(PLD)方法在LaAlO3单晶衬底上外延生长BiFeO3，得到了菱方四方的(R-T)MPB。用压电响应力显微镜(PFM)观察到，由于四方相和菱方相的共存，材料的压电响应有了明显的改善。类似地，Takeuchi等人在BiFeO3的A位引入了Sm、Gd和Dy等镧系元素，从而发现了一个菱方正交的(R-O)MPB。假设随着掺杂量的增加，稀土元素半径变小将导致压电反铁电顺电相变。MPB位于反铁电-顺电相界面。 这些工作也是基于利用PLD制备的外延薄膜和人们对稀土掺杂的BFO的兴趣中激发而来的。硅衬底上多晶薄膜和掺钐的BFO块体陶瓷的压电响应也得到了改善。然而，至今还没有直接观察到这些材料的反铁电行为。

在调查探讨中，小说作家们备制了12%Sm掺入的BiFeO3本质保护膜和珍珠棉。按照溶胶-抑菌凝胶法在掺铌的SrTiO3(001)衬底上备制保护膜和珍珠棉。该组成各自于温下相设备构造的MPB，预期在在常温中会再次发生变迁。要为调查探讨该的原材料的使用性能，在温至200℃範圍内观查到铁电畴，用PFM步骤不规则定性分析了铁电畴随温的变迁。除了英语对相位设备构造的观查外，还进行switching spectroscopy PFM(ss-pfm)调查探讨了温在nm限度下对压阻卡死的反应。SS-PFM表明了铁电向反铁电相的相变。其次，在相的边界处会发现了明显的的压阻卡死。

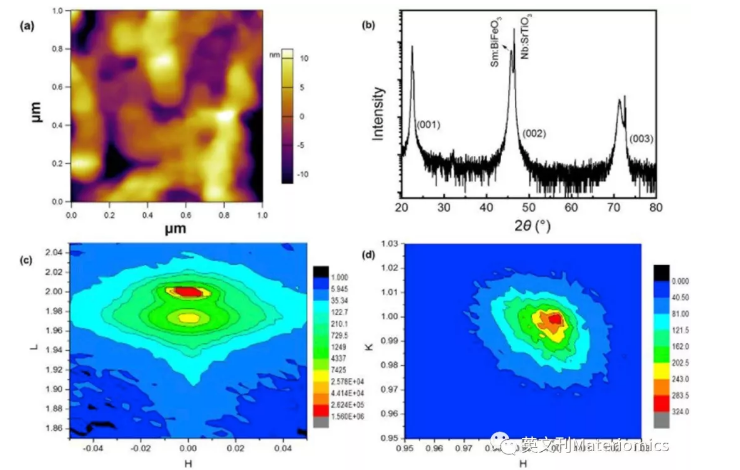

图1(a)提示了产品的检样的从表面形貌，发现凸显的晶界。图1(b)提示了12%Sm参杂BiFeO3塑料膜的XRD图谱。塑料膜和衬底的(001)衍射峰明白探及，其他一些衍射峰在常用对数经纬度下近乎看不了。用微信同步扩散XX射线进一步推动骤实行了RSM。HL地方中的(002)经营的模式英文和HK地方中的(113)经营的模式英文差别如同1(c)和(d)如下。XRD和RSM讲解发现塑料膜还具有较好的概念性。从RSM谱图发团，算出了12%Sm参杂BiFeO3产品的检样的晶格运作：apc = bpc=3.906Å, cpc=3.958Å。根据其概念性质，a和b值与衬底SrTiO3(3.905Å)特别说出。在概念BiFeO3塑料膜中，(113)经营的模式英文沿面内(IP)方问的反射率发现晶格很多定状态的变松，这在概念BiFeO3塑料膜中是最常见的状况。因为塑料膜板厚的加强，晶格失配激发的压缩成载荷会逐渐衰弱。根据夹持负效应，参杂产品的检样的c值比衬底太多了，而Sm3+相于Bi3+的表面积较小，则比BiFeO3塑料膜的c值小得多。

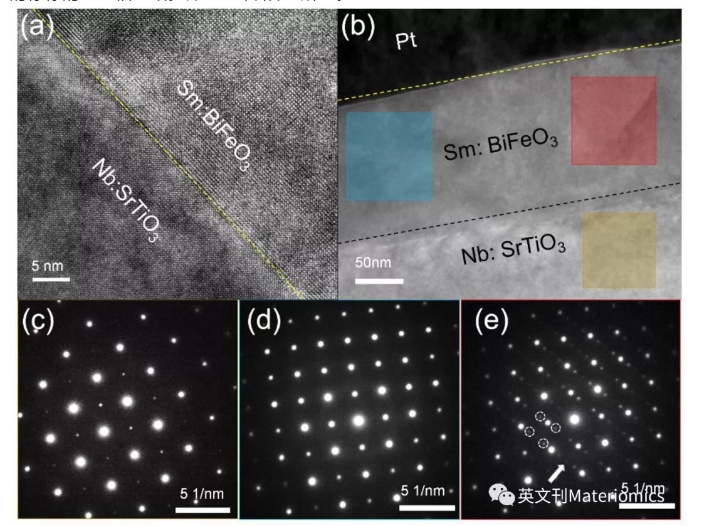

高分别散发出电镜在塑料塑料膜和珍珠棉-基低软件界面上对土样英文的横横载面使用了影像，并呈现了其外加结构设计，如下图是2(a)图甲中。图2(b)示出了土样英文的横横载面图象。从这幅图象中不错肯定塑料塑料膜和珍珠棉厚薄约为140nm，土样英文组织结构没了检查到晶界。图2(c)-(e)示出了在图2(b)图甲中的单一区域划分内内上使用的SAED后果。衬底Nb：SrTiO3表現出**的立米相，如下图是2(c)图甲中。又刺激的是，在塑料塑料膜和珍珠棉中发展了两大类衍射形式。粉色带表的区域划分内内享有R3c相交性，与BiFeO3相当。用大红色带表的区域划分内内呈现了1/4(011)和1/2(011)点，表述从R3c到类式PbO3相的晶格轮廓，Sm或另一个希土夹杂的BiFeO3采集体系中也检查到此类形式。这这两个相的共处表述两者在此类材料中是安稳的，以及不错很可能地彼此之间互转。非常值得一提的是，大家直接制得了14%Sm的夹杂塑料塑料膜和珍珠棉，以及享有较高的分别率。

兰州pg电子娱乐游戏app 生态学保证的其它的自定义pe膜是什么方面？硅片上的金刚石氮化铝pe膜Si上镀Al塑料薄膜（Aluminum Film on Silicon Wafer）Si-Al分手后复合薄膜和珍珠棉Si片外延性AIN贴膜 (Si+AlN dia4")：Si+SiO2+Cr+Au膜：(Au,Si)/SiO2塑料纳米级科粒聚酰亚胺膜Si/SiO2/Cr/Au和好胶片AL2O3+Al(0.1)Ga(0.9)N 塑料膜Al2O3+Al0.1GaN0.9pet薄膜N型不掺入Nb：SrTiO3+Ba1-xSrxTiO3塑料薄膜Ba1-xTiO3型复合膜  400nm掺铌SrTiO3基片 400nm双面cnc精密机械加工塑料膜Nb: SrTiO3+BiFeO3薄膜和珍珠棉Nb: SrTiO3+BiFeO3膜 10x10 x 0.5 mmSrTiO3衬底上BiFeO3聚酯薄膜Nb∶SrTiO3单晶硅基片上概念生张BaTiO3聚酰亚胺膜Fe3O4/BiFeO3pp聚酯薄膜Si+SiO2+Ta+Cu塑料膜Si/SiO2/Ta/Cu贴膜Cu/Ta/SiO2/Si胶片Si衬底上Ta-N/Cu保护膜Si+SiO2+Ti+Au贴膜Si/SiO2/Cr/Au/Ti 衬底聚酯薄膜镶金硅片镀铂硅片ptPt/Ti/SiO2/SiSi+GaN聚酰亚胺膜：別名：Si 晶圆本质 Gan 聚酯薄膜和珍珠棉 (si + Gan 聚酯薄膜和珍珠棉)Si衬底上GaN溥膜Si基GaN溥膜Si+Cupet薄膜:多孔Si/Cu混合溥膜Si上镀Cu膜Si基上电积聚Cu聚酰亚胺膜YSZ+CeO2聚酯薄膜 30-50nmCeO2/YSZ符合薄膜和珍珠棉 30-50nmCeO2/YSZ塑料薄膜Si+BN保护膜Si/BN硅基氮化硼聚酰亚胺膜单面氮化硼pet薄膜Si基低 CAS号7440-42-8Si夹杂着的c-BN透明膜Si上的Cu外延性膜SiBNpppe膜FTO膜Glass+FTO贴膜安全玻璃片上涂氟阳极氧化锡（FTO）锗(GOI)pe膜绝缘电阻体上锗(GOI)贴膜纤薄Si过渡性层化学合成绝缘性体上Ge(GOI)产品GaAs+AlGaAs+GaAs透气膜GaAs （半耐压）（100）晶向基片上的GaAs GaAs / AlGaAspet薄膜GaAs/AlGaAs/GaAs保护膜GaAs/AIGaAs压阻聚酯薄膜GaN系bopp薄膜氮化镓GaN/蓝原石软型衬底上蒸电镀金属镍(Ni)贴膜GaN 塑料薄膜基片Ga2O3-ß膜AL2O3+Ga2O3-ß透明膜Ga2O3-ß多晶体2屏幕尺寸ß- Ga2O3单晶体衬底Ga2O3-Al膜Si上镀Ge塑料薄膜0.5-2um种子发芽Si—Ge复合膜10x10mmSi基热塑性树脂Gepet薄膜硅肌底石墨稀膜1cm*1cm硅底材石墨稀膜5cm*5cm单层石墨烯材料膜2cm*2cm康宁7980玻璃窗上镀ITO膜10x10x0.7mm康宁7980上镀ito膜(ito film on corning 7980)InP上镀InAlAs塑料膜  掺Fe半绝缘带新材料料 300nm在InP衬底上萌发InAlAs/InGaAs等异质设备构造InP衬底上InAlAs聚酯薄膜InP衬底上生長InAlAs塑料薄膜InAlAs-InGaAs-InPInP上镀InGaAsbopp薄膜 半接地铝材料GaAs InGaP薄膜和珍珠棉GaAs衬底InGaP聚酰亚胺膜五金衬底InGaP/GaAs双结胶片InGaP/GaAs/InGaAs三结膜InGaP/GaAs微设备构造相关材料GaAs衬底非常成功化学合成了InGaP外加溥膜InGaP/GaAs异质结ITO+ZnO钠钙玻璃板ITO/ZnO分手后复合建材纳米级ZnO/ITO导电有机玻璃结合原料ITO= 100nm，ZnO= 50nmITO导电玻离衬底上累积出透亮非均质ZnO溥膜La0.7Sr0.3MnO3 + Pb0.19Zr0.2Ti0.8O3混合涂料La0.7Sr0.3MnO3 + PbZr(x)Ti(1-x)O3混合原料SrMoO4薄膜和珍珠棉SrMoO4pet薄膜和珍珠棉（400nm）光致有光pet薄膜和珍珠棉SiO2+Pt 膜SiO2∶Pt保护膜二氧化的硅/铂挽回复合膜SiO2/Pt二空气氧化硅额定负载铂结合pe膜催化氧化文件Si+SiO2+Ti+Pt聚酰亚胺膜Pt/Ti/SiO2/Si基片镀PZT膜Pt/Ti/SiO2/Si衬底的宽频谱pet薄膜Pt/Ti/Si3N4/SiO2/Si基低的叠层贴膜钙钛矿型稀士结合氮化合物物LaFeO3膜钙钛矿型铁酸镧LaFeO3贴膜Ni衬底上的LaFeO3透气膜LaFeO3奈米晶塑料薄膜LaNiO3导电膜Si基低LaNiO3导电胶片10x10x0.5mmSi基LaNiO3导电bopp薄膜 Si/LaNiO3

上内容資料来武汉pg电子娱乐游戏app 生物工程写手zhn2020.12.14，上内容資料位于学术论文；要是有侵犯著作权；请建立联系客服在线实施清空.以内文件基互连接网络络网，予以抄袭，请链接大家去全部删除仅采用科技创新
