SnS₂量子点掩盖的MoSe₂微米片的论述进展情况

MoS2和MoSe2是这两种相当有发展前途的非贵合金金属电崔化剂用作弱酸性材质中的电崔化析氢生理不良反应（HER），但原因其较慢的水的解离时候引致其在酸性水平下的HER生理不良反应相当较慢。

有主要是因为此，有教学研究组应对这种疑问，入宪新一种新的异质的结构来升高MoS2和MoSe2在偏碱材质中的HER活性酶类。

下面利用率湿物理法合理的将SnS2量子点遮盖到MoS2和MoSe2表面上，最终得以导致MoSe2/SnS2和MoS2/SnS2异质构成。用DFT计算公式，阐明接入的SnS2量子点不断促进了MoSe2的边界和基正视水的吸附剂力量，最终得以不断促进了偏碱性媒质中的HER反响动力系统学。

下面中的MoSe2/SnS2异质结能够三步水热法生成的，配制MoSe2纳米级级片，接下来在纳米级级片的漆层原位发展均锚定SnS2量子点。

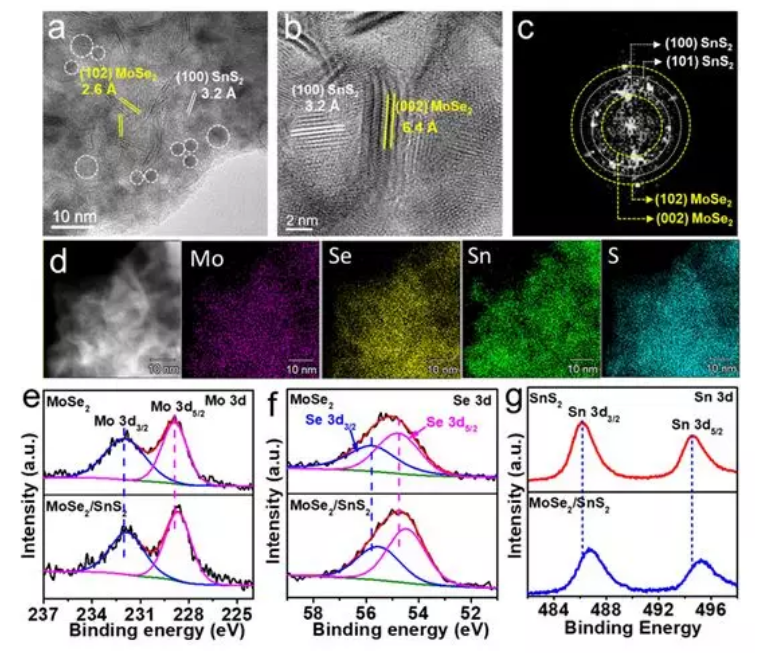

顺利完成电镜定性分析还还可以判断出3-5 nm的SnS2量子点饱满地负债在MoSe2微米片的表皮。顺利完成XPS高粪便谱图内还还可以判断出，导致异质结后Mo3d 和 Se3d不同向低能帶偏位了0.2和0.3ev，Sn3d峰领域偏位了0.5 ev，这就讲解智能从SnS2变动到MoSe2。那样在菜单栏处自由电荷的再划分有益于于提升水分子式的吸，并上升MoSe2的导电性。

原作者在1M KOH电解设备液中去电有机化学机械功能测试方法，不错确定，MoSe2/SnS2-2.5主要表现出好的电催化剂的作用机械功能，在10mA/cm2时极具低的过电位差，并极具高的质理催化活性和快的反响推动测力。

方便进十步探讨其有着好的亲水性的情况，这篇文又对生成频点（TOF）和电耐腐蚀亲水性从界面积（ECSA）开展了定量分析，然而发现异质结的打造的加快了亲水性位点的本征促使氧化速率和促使氧化剂的亲水性从界面积。与之相反的成语，该异质结的打造降低了其在强酸电解法质（0.5M H2SO4）中的促使氧化亲水性，这阐述异质结在强酸物料中对H质子的气体活性炭吸附能并没了改进，愈加发现了MoSe2/SnS2异质结在强碱物料中的HER效能来源于于水原子气体活性炭吸附庭外和解离的加快和提升。

 【答案】

我们炼制了SnS2量子点表达的MoSe2奈米片，并将其注意用于是碱性食物的有机溶剂中的电促使析氢体现。与MoSe2差距，在直流电压规格为10mA/cm2时MoSe2/SnS2异质结兼备更低的过电极电位（285mV）。是碱性食物的HER离心分离性改善注意主要来来自促使剂对水的离心分离庭外和解离专业技能变强，DFT表面SnS2强化了MoSe2对水原子核的离心分离专业技能并加速度了水的解离。

浙江pg电子娱乐游戏app 动物供应各样功能模块化的二维村料有：

单双层MoS2量子点

MoS2二塑炼钼双层结构量子点

MoS2单面量子点溶剂

MoS2双层量子点粉未

二塑炼钼量子点1317-33-5

盐酸多西环素(DOX)修饰MoS2量子点

水可溶一层二硫化橡胶钼量子点

蓝色的二硫化橡胶钼量子点液体

二硫化橡胶钼量子点-氧化反应石墨烯资料复合资料资料

Cys-MoS2量子点

氨基掩盖二混炼钼MoS2量子点

单消减水阴离子型单面二硫化橡胶钼量子点

二硫化橡胶钼量子点负债的期性介孔充分硅微米载药组合物

二混炼钼量子点装载喜树碱CPT

二混炼钼量子点载荷阿霉素DOX

二混炼钼量子点根据紫杉醇PTX

氨基化二硫化橡胶钼量子点(NH2-MoS2 QDs)

巯基突显二硫化橡胶钼量子点(SH-MoS2 QDs)

羧基突显二硫化橡胶钼量子点(COOH-MoS2 QDs)

PEG修饰MoS2单层量子点

加硫钼量子点/**二腐蚀钛异质结纳米带

二混炼钼量子点遮盖**二氧化的钛

二塑炼钨/二塑炼钼半导体材料量子点

MoS2納米花

MoS2奈米科粒

MoS2量子点(QD)

二加硫钼量子点突显二阳极氧化钛nm管阵列

尺寸小于20 nm的MoS2量子点(MoS2 QDs)

二硫化橡胶钼量子点改善石墨状碳氮烯GO@MoS2 QDs

MoS2量子点嵌到无机缔合物

L-半胱氨酸功能化的MoS2荧光量子点MoS2 QDs

硫化钼量子点(MoS2 QDs)/过二硫酸钾(K2 S2 O8)复合物

MOS2量子点修饰LL4Ti5O12纳米片

MoS2量子点均匀地生长在石墨烯表面MoS2 QDs@GS

納米片上装载Cd0.5Zn0.5S量子点

二硫化橡胶钼-脱色锌量子点软型物

二硫化橡胶钼-硒化镉量子点

上述数据资料发源武汉pg电子娱乐游戏app 生物技术网编zhn2020.12.07
