能够得到了9种具有不同孔结构的8PN单晶，其空隙率在总单元格体积的4.4%-33.2%，具有较大的调节能力。在外界的刺激响应下，8PN具有多模可逆结构转变和发光性能的变化。此外，还获得了一系列形状、大小、聚集态、数量不等的优质共晶体，表明8PN可以通过调节分子构象及其构建块的组装形式来适应不同的共晶体。因此，8PN具有出奇的柔韧性，使其成为一种有希望丰富现有多孔材料应用的材料。

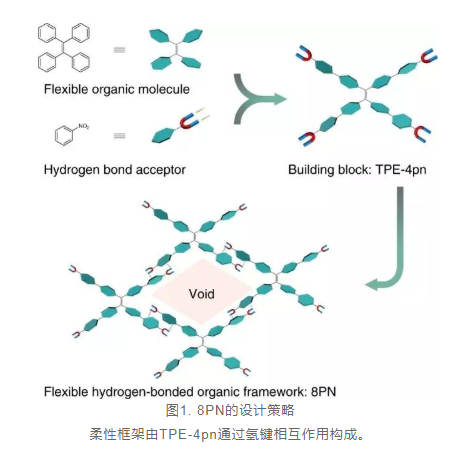

8PN的设计的结构模快是1,1,2,2-四（4-硝基-[1,1-联苯]-4-基）乙烷（TPE-4pn），是以四苯基乙稀（TPE）为骨架，而能兼有固定发光字基本特性。凡此种种，并且4个苯环接触到TPE地方的对位，造成的更强的软性。而且由苯基旋轉产生的那些软性将合理安排地转变到较终的多孔方框中。不仅如此，用在氢键多巴胺受体的硝基就能够按照大分子间氢键将相连的巧妙结构的模块连接方式在混着，于是氢键的距离的變化总有助于8PN的动态行为。因此，通过结合TPE-4pn分子的柔性和氢键的柔性，可以成功地构建柔性HOF 8PN。

在制作出8PN后，著者使用XRD对其单晶硅节构参与了定性分析解释。还有就是，还测试测试了8PN的些相应的效果，实际上相应：

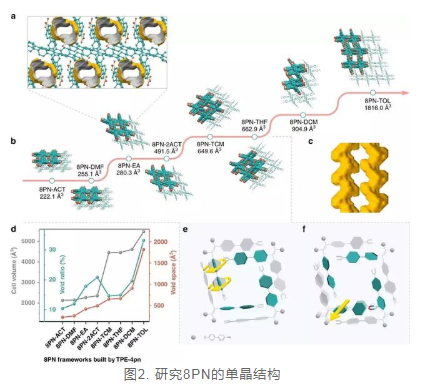

（a）沿[010]方面的8PN-EA的提示图；（b）七个8PN体系结构的单晶体X电子束结构设计；（c）8PN-THF的S形通畅表面能的可视化管理；（d）十个8PN框架图的空間、模快面积、细缝率；（e）在有差异结构类型的8PN-200、8PN-400和8PN-600区间内凭借二面角大批较调节器管径的示意图；（f）在同一个类型、的两位前端框架韵达过氢键距离感小总量调低孔直径的构造。

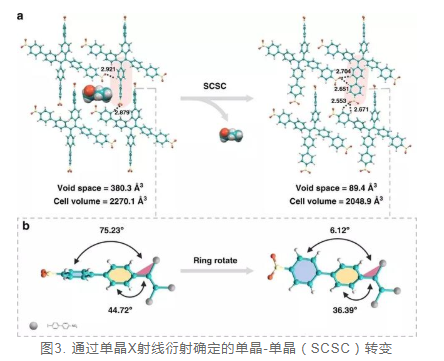

（a）8PN-EA在大中城市孔（LP）表现形式的构造转化为8PN-加热中的窄孔（NP）表现形式，一起弄掉溶液原子核；（b）8EN-EA和8PN电加热的丁二烯核平面图与TPE-4pn一臂中两有差异 苯环单面左右的二面角确实不错变化无常示意图。
