二维双金屬烯氢化物nm片爱情催化剂的作用剂（微信图文讲读）

这能提供一堆种应用于各种各样合金设计元素组合名字的非常安全稳定的崔化剂。比热容泛函认识论换算呈现，H分子受网络用途和RhPd金属维持性的Miedema标准的限制。所拿到的催化氧化剂具体表现出的碱HER催化反应特性，在10 mA cm-2的过电势仅为40 mV，在100 mA cm-2下是可以提高10个小时超过的稳定量分析性。

實驗报告单是因为，受限制的H原子核提高了了RhPdH双废金属烯納米片的HER亲水性氧，而超簿块状要素使促使剂指标体系有较高的平稳性。该工作上采用将杂共价键约束在双合金材料片的晶格中，分解了高亲水性氧促使剂，为由高不溶混酚类化合物制造而成的双合金材料片的种植供应了一大种更加刺激的基理。

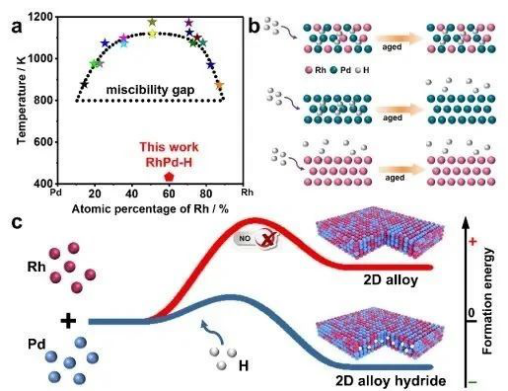

图1. (a)Rh-Pd固态硬盘不相混溶区，(b)RhPd，Pd和Rh通过H本事示图图，(c)2D RhPd 合金钢材料各类合金钢材料氢化物的导致能图示图。

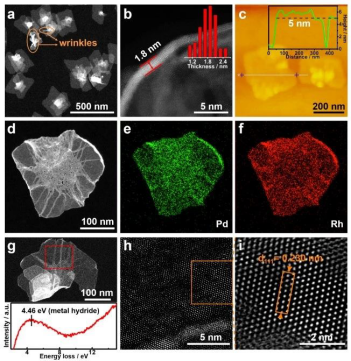

图2. RhPd-H的(a-b)HAADF-STEM，(c)AFM，(d-f)EDX-mapping形象和(g)EELS光谱图，(h-i) RhPd-H的提判别率HAADF-STEM数字图像。

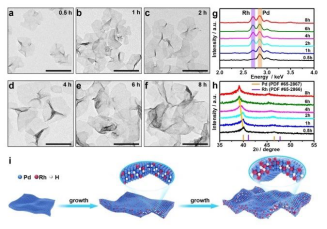

图3. 处理到的RhPd-H后面体**TEM图形：(a)0.5 h，(b)1 h，(c)2 h，(d)4 h，(e)6 h和(f)8 h。RhPd-H前面体不一现象时段的有效(g) EDX光谱分析和(h) XRD画像，(i) RhPd-萌发过程中提示图。

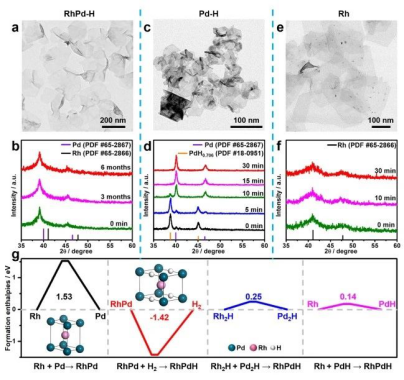

图4. 原納米片放在工作环境中精力不一样的锈蚀日期荣获的納米片的TEM和XRD图形:(a-b)RhPd-H，(c-d)Pd-H和(e-f) Rh，(g) 其他考生基态下RhPd和RhPd-H的建立焓。插画是RhPd和RhPd-H的仿真软件3d模型。

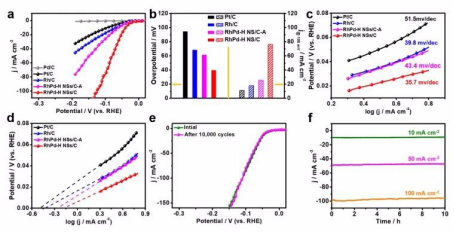

图5.(a)工商业Pd/C，Pt/C，Rh/C，RhPd-H/C-A和RhPd-H/C的HER极化弧线。(b) 满足10 mA cm-2想要的过电势差和100 mV过电势下的电流大小导热系数。(c)Tafel弧度。(d)置换瞬时电流规格。(e) RhPd-H/CP在10, 50, 100 mA cm-2功率溶解度下的记录时间功率曲线图。
